목 적 : 슬릿 램프용 450nm~500nm 대역 투과필터를 제작하고, 이에 관한 특성 연구를 하였다. 방 법 : 대역 투과필터 설계 시 장파장 투과필터와 단파장 투과필터를 설계한 후 합성하였다. 설계 데이 터를 기반으로 전자 빔 증착 장치를 사용하여 장파장 투과필터와 단파장 투과필터와 슬릿 램프용 450nm~500nm 대역 투과필터를 제작하였다. 제작한 필터의 단면을 보기 위하여 SEM사진을 찍었고, 필터 의 광투과율을 측정하기 위해 분광광도계를 사용하였다. 결 과 : 제작한 단파장 투과필터는 설계치와 비슷하나 파장 490nm 근처와 350nm~400nm에서 차이가 난다. 이는 층 수 가 커짐에 따라 박막의 균일도가 안 좋아져서 필터의 굴절률에 약간 변화를 주어 투과율 스펙트럼의 경사도가 큰 부분에서 차이가 나는 것으로 여겨진다. 제작된 장파장 투과필터는 설계치의 비슷 하며 실험치가 전체적으로 오른쪽으로 약간 이동됨을 알 수 있다. 그러므로 제작한 450nm~500nm 대역 투 과필터는 450nm에서는 장파장 투과필터의 오른쪽 이동으로 인해 설계된 대역 투과필터 안쪽으로 들어가고 500nm에서는 투과율이 약 20% 떨어지는 것을 알 수 있었다. 또한 제작한 필터의 단면은 SEM사진으로부터 단파장 투과필터와 장파장 투과필터의 두께를 알 수 있었다. 결 론 : BK7 유리 한 면에는 단파장 투과필터를 제작하고 다른 한 면에는 장파장 투과필터를 제작하여 450nm~500nm 대역 투과필터를 만들었고, 이 필터를 사용하여 눈의 건조 상태나 콘택트렌즈와 각막 틈새 를 파악할 때 관찰고자 하는 부위의 명도대비를 높이고자 한다.

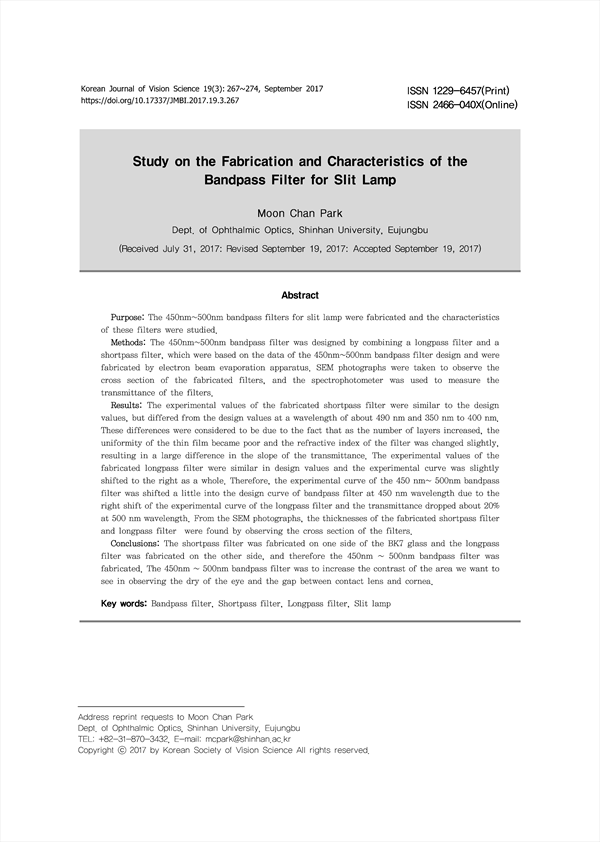

Purpose: The 450nm~500nm bandpass filters for slit lamp were fabricated and the characteristics of these filters were studied. Methods: The 450nm~500nm bandpass filter was designed by combining a longpass filter and a shortpass filter, which were based on the data of the 450nm~500nm bandpass filter design and were fabricated by electron beam evaporation apparatus. SEM photographs were taken to observe the cross section of the fabricated filters, and the spectrophotometer was used to measure the transmittance of the filters. Results: The experimental values of the fabricated shortpass filter were similar to the design values, but differed from the design values at a wavelength of about 490 nm and 350 nm to 400 nm. These differences were considered to be due to the fact that as the number of layers increased, the uniformity of the thin film became poor and the refractive index of the filter was changed slightly, resulting in a large difference in the slope of the transmittance. The experimental values of the fabricated longpass filter were similar in design values and the experimental curve was slightly shifted to the right as a whole. Therefore, the experimental curve of the 450 nm~ 500nm bandpass filter was shifted a little into the design curve of bandpass filter at 450 nm wavelength due to the right shift of the experimental curve of the longpass filter and the transmittance dropped about 20% at 500 nm wavelength. From the SEM photographs, the thicknesses of the fabricated shortpass filter and longpass filter were found by observing the cross section of the filters. Conclusions: The shortpass filter was fabricated on one side of the BK7 glass and the longpass filter was fabricated on the other side, and therefore the 450nm ~ 500nm bandpass filter was fabricated. The 450nm ~ 500nm bandpass filter was to increase the contrast of the area we want to see in observing the dry of the eye and the gap between contact lens and cornea.

• Moon Chan Park(신한대학교 뷰티헬스사이언스부 안경광학전공) | 박문찬 Corresponding author
