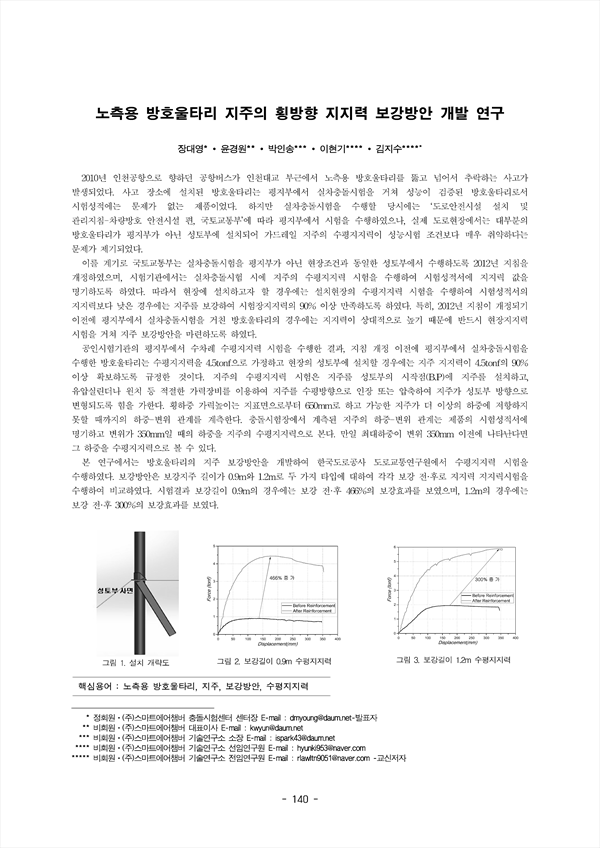

2010년 인천공항으로 향하던 공항버스가 인천대교 부근에서 노측용 방호울타리를 뚫고 넘어서 추락하는 사고가 발생되었다. 사고 장소에 설치된 방호울타리는 평지부에서 실차충돌시험을 거쳐 성능이 검증된 방호울타리로서 시험성적에는 문제가 없는 제품이었다. 하지만 실차충돌시험을 수행할 당시에는 ‘도로안전시설 설치 및 관리지침-차량방호 안전시설 편, 국토교통부’에 따라 평지부에서 시험을 수행하였으나, 실제 도로현장에서는 대부분의 방호울타리가 평지부가 아닌 성토부에 설치되어 가드레일 지주의 수평지지력이 성능시험 조건보다 매우 취약하다는 문제가 제기되었다. 이를 계기로 국토교통부는 실차충돌시험을 평지부가 아닌 현장조건과 동일한 성토부에서 수행하도록 2012년 지침을 개정하였으며, 시험기관에서는 실차충돌시험 시에 지주의 수평지지력 시험을 수행하여 시험성적서에 지지력 값을 명기하도록 하였다. 따라서 현장에 설치하고자 할 경우에는 설치현장의 수평지지력 시험을 수행하여 시험성적서의 지지력보다 낮은 경우에는 지주를 보강하여 시험장지지력의 90% 이상 만족하도록 하였다. 특히, 2012년 지침이 개정되기 이전에 평지부에서 실차충돌시험을 거친 방호울타리의 경우에는 지지력이 상대적으로 높기 때문에 반드시 현장지지력 시험을 거쳐 지주 보강방안을 마련하도록 하였다. 공인시험기관의 평지부에서 수차례 수평지지력 시험을 수행한 결과, 지침 개정 이전에 평지부에서 실차충돌시험을 수행한 방호울타리는 수평지지력을 4.5tonf으로 가정하고 현장의 성토부에 설치할 경우에는 지주 지지력이 4.5tonf의 90% 이상 확보하도록 규정한 것이다. 지주의 수평지지력 시험은 지주를 성토부의 시작점(B.P)에 지주를 설치하고, 유압실린더나 윈치 등 적절한 가력장비를 이용하여 지주를 수평방향으로 인장 또는 압축하여 지주가 성토부 방향으로 변형되도록 힘을 가한다. 횡하중 가력높이는 지표면으로부터 650mm로 하고 가능한 지주가 더 이상의 하중에 저항하지 못할 때까지의 하중-변위 관계를 계측한다. 충돌시험장에서 계측된 지주의 하중-변위 관계는 제품의 시험성적서에 명기하고 변위가 350mm일 때의 하중을 지주의 수평지지력으로 본다. 만일 최대하중이 변위 350mm 이전에 나타난다면 그 하중을 수평지지력으로 볼 수 있다. 본 연구에서는 방호울타리의 지주 보강방안을 개발하여 한국도로공사 도로교통연구원에서 수평지지력 시험을 수행하였다. 보강방안은 보강지주 길이가 0.9m와 1.2m로 두 가지 타입에 대하여 각각 보강 전·후로 지지력 지지력시험을 수행하여 비교하였다. 시험결과 보강길이 0.9m의 경우에는 보강 전·후 466%의 보강효과를 보였으며, 1.2m의 경우에는 보강 전·후 300%의 보강효과를 보였다.
