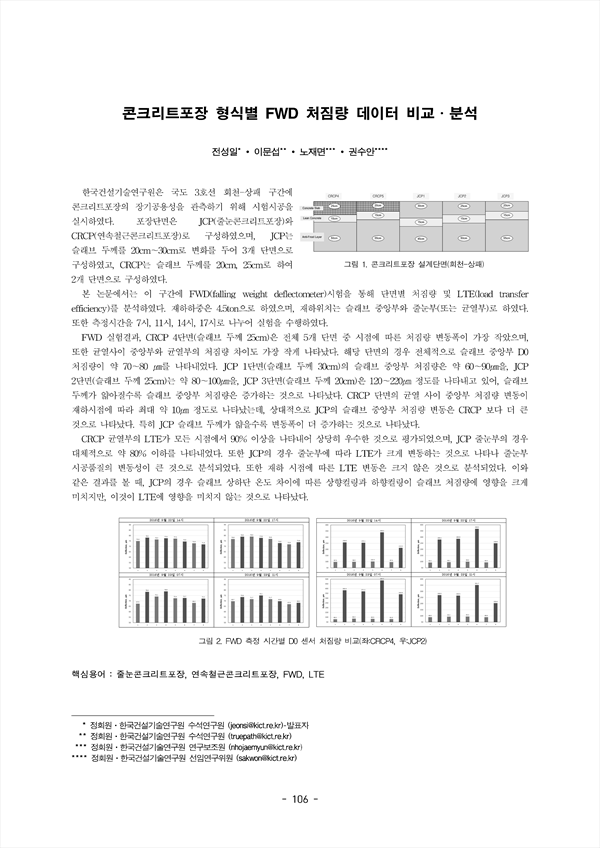

한국건설기술연구원은 국도 3호선 회천-상패 구간에 콘크리트포장의 장기공용성을 관측하기 위해 시험시공을 실시하였다. 포장단면은 JCP(줄눈콘크리트포장)와 CRCP(연속철근콘크리트포장)로 구성하였으며, JCP는 슬래브 두께를 20cm～30cm로 변화를 두어 3개 단면으로 구성하였고, CRCP는 슬래브 두께를 20cm, 25cm로 하여 2개 단면으로 구성하였다. 본 논문에서는 이 구간에 FWD(falling weight deflectometer)시험을 통해 단면별 처짐량 및 LTE(load transfer efficiency)를 분석하였다. 재하하중은 4.5ton으로 하였으며, 재하위치는 슬래브 중앙부와 줄눈부(또는 균열부)로 하였다. 또한 측정시간을 7시, 11시, 14시, 17시로 나누어 실험을 수행하였다. FWD 실험결과, CRCP 4단면(슬래브 두께 25cm)은 전체 5개 단면 중 시점에 따른 처짐량 변동폭이 가장 작았으며, 또한 균열사이 중앙부와 균열부의 처짐량 차이도 가장 작게 나타났다. 해당 단면의 경우 전체적으로 슬래브 중앙부 D0 처짐량이 약 70～80 ㎛를 나타내었다. JCP 1단면(슬래브 두께 30cm)의 슬래브 중앙부 처짐량은 약 60～90㎛을, JCP 2단면(슬래브 두께 25cm)는 약 80～100㎛을, JCP 3단면(슬래브 두께 20cm)은 120～220㎛ 정도를 나타내고 있어, 슬래브 두께가 얇아질수록 슬래브 중앙부 처짐량은 증가하는 것으로 나타났다. CRCP 단면의 균열 사이 중앙부 처짐량 변동이 재하시점에 따라 최대 약 10㎛ 정도로 나타났는데, 상대적으로 JCP의 슬래브 중앙부 처짐량 변동은 CRCP 보다 더 큰 것으로 나타났다. 특히 JCP 슬래브 두께가 얇을수록 변동폭이 더 증가하는 것으로 나타났다. CRCP 균열부의 LTE가 모든 시점에서 90% 이상을 나타내어 상당히 우수한 것으로 평가되었으며, JCP 줄눈부의 경우 대체적으로 약 80% 이하를 나타내었다. 또한 JCP의 경우 줄눈부에 따라 LTE가 크게 변동하는 것으로 나타나 줄눈부 시공품질의 변동성이 큰 것으로 분석되었다. 또한 재하 시점에 따른 LTE 변동은 크지 않은 것으로 분석되었다. 이와 같은 결과를 볼 때, JCP의 경우 슬래브 상하단 온도 차이에 따른 상향컬링과 하향컬링이 슬래브 처짐량에 영향을 크게 미치지만, 이것이 LTE에 영향을 미치지 않는 것으로 나타났다.
