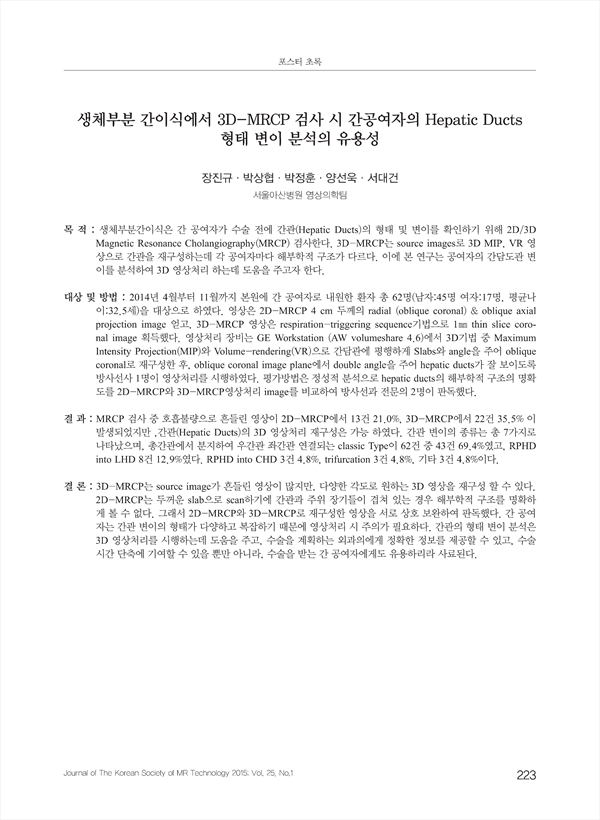

생체부분 간이식에서 3D-MRCP 검사 시 간공여자의 Hepatic Ducts 형태 변이 분석의 유용성 KCI 등재

  • 언어KOR
  • URLhttps://db.koreascholar.com/Article/Detail/340728
모든 회원에게 무료로 제공됩니다.
Journal of the Korean Society of MR Technology (대한자기공명기술학회지)
대한자기공명기술학회 (The Korean Society of MR Technology)
초록

목 적 : 생체부분간이식은 간 공여자가 수술 전에 간관(Hepatic Ducts)의 형태 및 변이를 확인하기 위해 2D/3D Magnetic Resonance Cholangiography(MRCP) 검사한다. 3D-MRCP는 source images로 3D MIP, VR 영상으로 간관을 재구성하는데 각 공여자마다 해부학적 구조가 다르다. 이에 본 연구는 공여자의 간담도관 변이를 분석하여 3D 영상처리 하는데 도움을 주고자 한다.
대상 및 방법 : 2014년 4월부터 11월까지 본원에 간 공여자로 내원한 환자 총 62명(남자:45명 여자:17명, 평균나이:32.5세)을 대상으로 하였다. 영상은 2D-MRCP 4 cm 두께의 radial (oblique coronal) & oblique axial projection image 얻고, 3D-MRCP 영상은 respiration-triggering sequence기법으로 1㎜ thin slice coronal image 획득했다. 영상처리 장비는 GE Workstation (AW volumeshare 4.6)에서 3D기법 중 Maximum Intensity Projection(MIP)와 Volume-rendering(VR)으로 간담관에 평행하게 Slabs와 angle을 주어 oblique coronal로 재구성한 후, oblique coronal image plane에서 double angle을 주어 hepatic ducts가 잘 보이도록 방사선사 1명이 영상처리를 시행하였다. 평가방법은 정성적 분석으로 hepatic ducts의 해부학적 구조의 명확도를 2D-MRCP와 3D-MRCP영상처리 image를 비교하여 방사선과 전문의 2명이 판독했다.
결 과 : MRCP 검사 중 호흡불량으로 흔들린 영상이 2D-MRCP에서 13건 21.0%, 3D-MRCP에서 22건 35.5% 이 발생되었지만 ,간관(Hepatic Ducts)의 3D 영상처리 재구성은 가능 하였다. 간관 변이의 종류는 총 7가지로 나타났으며, 총간관에서 분지하여 우간관 좌간관 연결되는 classic Type이 62건 중 43건 69.4%였고, RPHD into LHD 8건 12.9%였다. RPHD into CHD 3건 4.8%, trifurcation 3건 4.8%, 기타 3건 4.8%이다.
결 론 : 3D-MRCP는 source image가 흔들린 영상이 많지만, 다양한 각도로 원하는 3D 영상을 재구성 할 수 있다. 2D-MRCP는 두꺼운 slab으로 scan하기에 간관과 주위 장기들이 겹쳐 있는 경우 해부학적 구조를 명확하게 볼 수 없다. 그래서 2D-MRCP와 3D-MRCP로 재구성한 영상을 서로 상호 보완하여 판독했다. 간 공여자는 간관 변이의 형태가 다양하고 복잡하기 때문에 영상처리 시 주의가 필요하다. 간관의 형태 변이 분석은 3D 영상처리를 시행하는데 도움을 주고, 수술을 계획하는 외과의에게 정확한 정보를 제공할 수 있고, 수술시간 단축에 기여할 수 있을 뿐만 아니라, 수술을 받는 간 공여자에게도 유용하리라 사료된다.

저자
  • 장진규(서울아산병원 영상의학팀)
  • 박상협(서울아산병원 영상의학팀)
  • 박정훈(서울아산병원 영상의학팀)
  • 양선욱(서울아산병원 영상의학팀)
  • 서대건(서울아산병원 영상의학팀)
