논문 상세보기

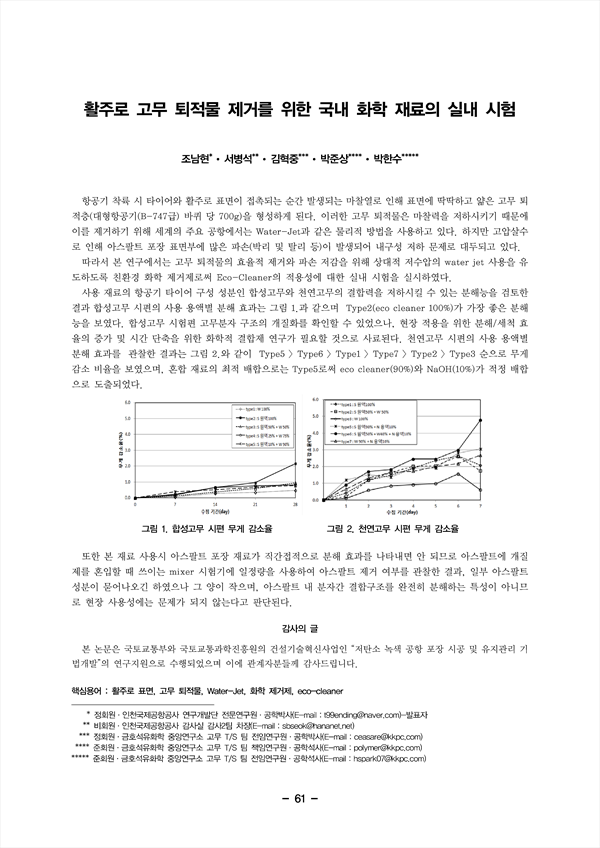

항공기 착륙 시 타이어와 활주로 표면이 접촉되는 순간 발생되는 마찰열로 인해 표면에 딱딱하고 얇은 고무 퇴적층(대형항공기(B-747급) 바퀴 당 700g)을 형성하게 된다. 이러한 고무 퇴적물은 마찰력을 저하시키기 때문에 이를 제거하기 위해 세계의 주요 공항에서는 Water-Jet과 같은 물리적 방법을 사용하고 있다. 하지만 고압살수로 인해 아스팔트 포장 표면부에 많은 파손(박리 및 탈리 등)이 발생되어 내구성저하 문제로 대두되고 있다. 따라서 본 연구에서는 고무 퇴적물의 효율적 제거와 파손 저감을 위해 상대적 저수압의 water jet 사용을 유도하도록 친환경 화학 제거제로써 Eco-Cleaner의 적용성에 대한 실내 시험을 실시하였다.
사용 재료의 항공기 타이어 구성 성분인 합성고무와 천연고무의 결합력을 저하시킬 수 있는 분해능을 검토한 결과 합성고무시편의 사용 용액별 분해 효과는 그림 1.과 같으며 Type2(eco cleaner 100%)가 가장 좋은 분해능을 보였다. 합성고무 시험편 고무분자 구조의 개질화를 확인할 수 있었으나, 현장 적용을 위한 분해/세척 효율의 증가 및 시간 단축을 위한 화학적 결합제 연구가 필요할 것으로 사료된다. 천연고무 시편의 사용 용액별 분해 효과를 관찰한 결과는 그림 2.와 같이 Type5 > Type6 > Type1 > Type7 > Type2 > Type3 순으로 무게 감소 비율을 보였으며, 혼합 재료의 최적 배합으로는 Type5로써 eco cleaner(90%)와 NaOH(10%)가 적정 배합으로 도출되었다.
또한 본 재료 사용시 아스팔트 포장 재료가 직간접적으로 분해 효과를 나타내면 안 되므로 아스팔트에 개질제를 혼입할 때 쓰이는 mixer 시험기에 일정량을 사용하여 아스팔트 제거 여부를 관찰한 결과, 일부 아스팔트 성분이 묻어나오긴 하였으나 그 양이 작으며, 아스팔트 내 분자간 결합구조를 완전히 분해하는 특성이 아니므로 현장 사용성에는 문제가 되지 않는다고 판단된다.
