국토해양부의 ‘저탄소 중온 아스팔트 포장 생산 및 시공 잠정지침’(국토해양부, 2010)을 지침으로 확정 하는 기준에서 중온화 첨가제의 사용기준이 중량을 계량할 수 있는 자동식 투입장비를 사용하도록 제정되고 있다. 현재의 비닐백을 사용한 인력투입 방식은 중온화 첨가제의 계량, 투입에 과다 인력이 소요되고, 투입 중의 잘못으로 생산이 불균일하게 될 수 있다. 따라서, 가열 아스팔트 포장의 대체를 위해서 중온화 첨가제의 자동화 투입이 필수적이다.

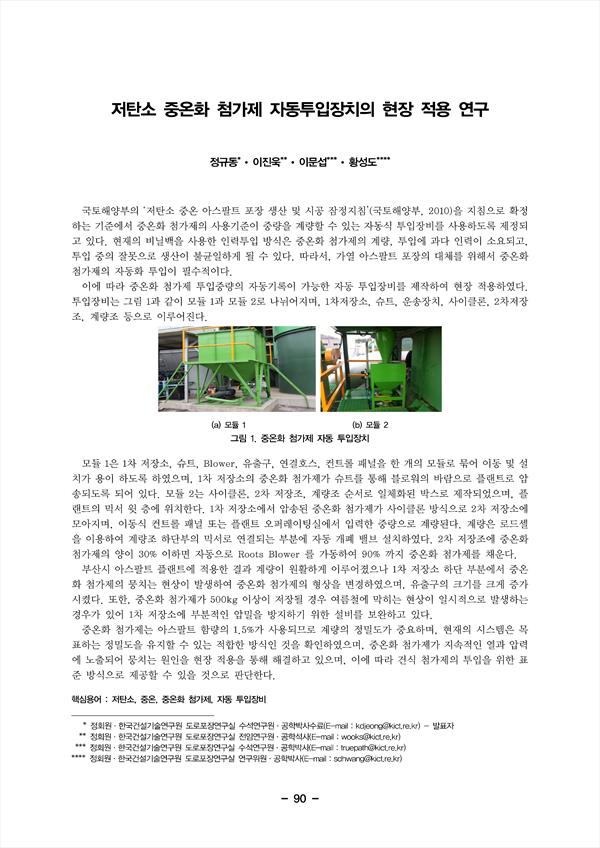

이에 따라 중온화 첨가제 투입중량의 자동기록이 가능한 자동 투입장비를 제작하여 현장 적용하였다. 투입장비는 그림 1과 같이 모듈 1과 모듈 2로 나뉘어지며, 1차저장소, 슈트, 운송장치, 사이클론, 2차저장조, 계량조 등으로 이루어진다.
모듈 1은 1차 저장소, 슈트, Blower, 유출구, 연결호스, 컨트롤 패널을 한 개의 모듈로 묶어 이동 및 설 치가 용이 하도록 하였으며, 1차 저장소의 중온화 첨가제가 슈트를 통해 블로워의 바람으로 플랜트로 압 송되도록 되어 있다. 모듈 2는 사이클론, 2차 저장조, 계량조 순서로 일체화된 박스로 제작되었으며, 플 랜트의 믹서 윗 층에 위치한다. 1차 저장소에서 압송된 중온화 첨가제가 사이클론 방식으로 2차 저장소에 모아지며, 이동식 컨트롤 패널 또는 플랜트 오퍼레이팅실에서 입력한 중량으로 계량된다. 계량은 로드셀을 이용하여 계량조 하단부의 믹서로 연결되는 부분에 자동 개폐 밸브 설치하였다. 2차 저장조에 중온화 첨가제의 양이 30% 이하면 자동으로 Roots Blower 를 가동하여 90% 까지 중온화 첨가제를 채운다.
부산시 아스팔트 플랜트에 적용한 결과 계량이 원활하게 이루어졌으나 1차 저장소 하단 부분에서 중온 화 첨가제의 뭉치는 현상이 발생하여 중온화 첨가제의 형상을 변경하였으며, 유출구의 크기를 크게 증가 시켰다. 또한, 중온화 첨가제가 500kg 이상이 저장될 경우 여름철에 막히는 현상이 일시적으로 발생하는 경우가 있어 1차 저장소에 부분적인 압밀을 방지하기 위한 설비를 보완하고 있다.
중온화 첨가제는 아스팔트 함량의 1.5%가 사용되므로 계량의 정밀도가 중요하며, 현재의 시스템은 목 표하는 정밀도을 유지할 수 있는 적합한 방식인 것을 확인하였으며, 중온화 첨가제가 지속적인 열과 압력에 노출되어 뭉치는 원인을 현장 적용을 통해 해결하고 있으며, 이에 따라 건식 첨가제의 투입을 위한 표준 방식으로 제공할 수 있을 것으로 판단한다.
