논문 상세보기

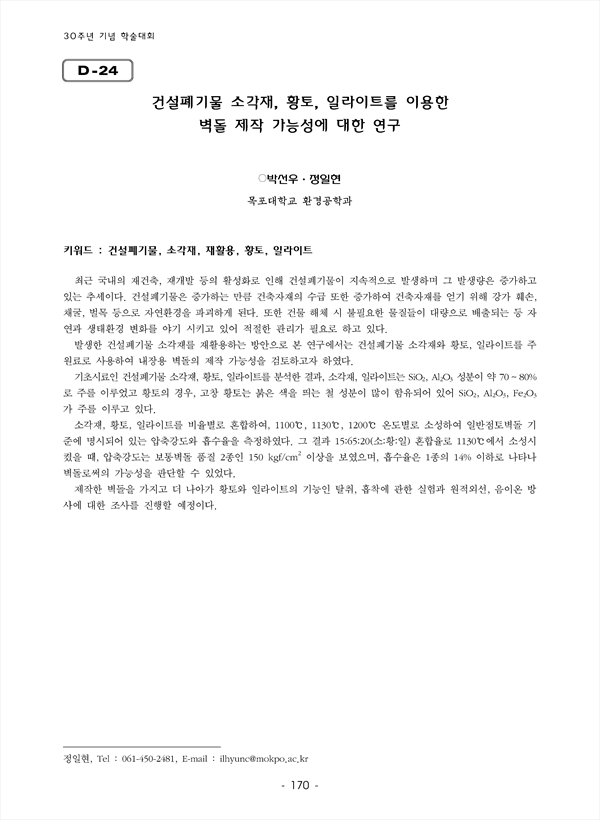

최근 국내의 재건축, 재개발 등의 활성화로 인해 건설폐기물이 지속적으로 발생하며 그 발생량은 증가하고 있는 추세이다. 건설폐기물은 증가하는 만큼 건축자재의 수급 또한 증가하여 건축자재를 얻기 위해 강가 훼손, 채굴, 벌목 등으로 자연환경을 파괴하게 된다. 또한 건물 해체 시 불필요한 물질들이 대량으로 배출되는 등 자연과 생태환경 변화를 야기 시키고 있어 적절한 관리가 필요로 하고 있다. 발생한 건설폐기물 소각재를 재활용하는 방안으로 본 연구에서는 건설폐기물 소각재와 황토, 일라이트를 주원료로 사용하여 내장용 벽돌의 제작 가능성을 검토하고자 하였다. 기초시료인 건설폐기물 소각재, 황토, 일라이트를 분석한 결과, 소각재, 일라이트는 SiO₂, Al₂O₃ 성분이 약 70 ~ 80%로 주를 이루었고 황토의 경우, 고창 황토는 붉은 색을 띄는 철 성분이 많이 함유되어 있어 SiO₂, Al₂O₃, Fe₂O₃가 주를 이루고 있다. 소각재, 황토, 일라이트를 비율별로 혼합하여, 1100℃, 1130℃, 1200℃ 온도별로 소성하여 일반점토벽돌 기준에 명시되어 있는 압축강도와 흡수율을 측정하였다. 그 결과 15:65:20(소:황:일) 혼합율로 1130℃에서 소성시켰을 때, 압축강도는 보통벽돌 품질 2종인 150 kgf/cm² 이상을 보였으며, 흡수율은 1종의 14% 이하로 나타나 벽돌로써의 가능성을 판단할 수 있었다. 제작한 벽돌을 가지고 더 나아가 황토와 일라이트의 기능인 탈취, 흡착에 관한 실험과 원적외선, 음이온 방사에 대한 조사를 진행할 예정이다.
