논문 상세보기

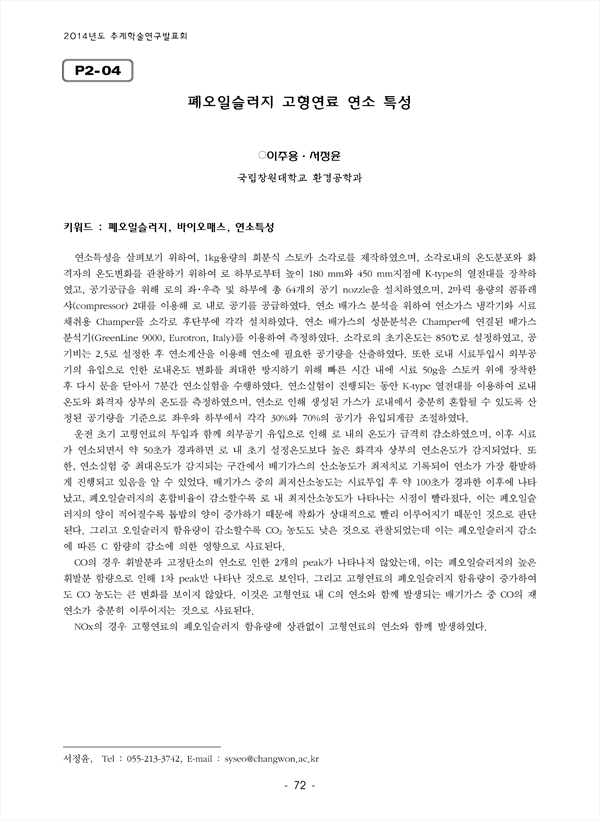

연소특성을 살펴보기 위하여, 1kg용량의 회분식 스토카 소각로를 제작하였으며, 소각로내의 온도분포와 화격자의 온도변화를 관찰하기 위하여 로 하부로부터 높이 180 mm와 450 mm지점에 K-type의 열전대를 장착하였고, 공기공급을 위해 로의 좌･우측 및 하부에 총 64개의 공기 nozzle을 설치하였으며, 2마력 용량의 콤퓨레샤(compressor) 2대를 이용해 로 내로 공기를 공급하였다. 연소 배가스 분석을 위하여 연소가스 냉각기와 시료 채취용 Champer를 소각로 후단부에 각각 설치하였다. 연소 배가스의 성분분석은 Champer에 연결된 배가스 분석기(GreenLine 9000, Eurotron, Italy)를 이용하여 측정하였다. 소각로의 초기온도는 850℃로 설정하였고, 공기비는 2.5로 설정한 후 연소계산을 이용해 연소에 필요한 공기량을 산출하였다. 또한 로내 시료투입시 외부공기의 유입으로 인한 로내온도 변화를 최대한 방지하기 위해 빠른 시간 내에 시료 50g을 스토커 위에 장착한 후 다시 문을 닫아서 7분간 연소실험을 수행하였다. 연소실험이 진행되는 동안 K-type 열전대를 이용하여 로내 온도와 화격자 상부의 온도를 측정하였으며, 연소로 인해 생성된 가스가 로내에서 충분히 혼합될 수 있도록 산정된 공기량을 기준으로 좌우와 하부에서 각각 30%와 70%의 공기가 유입되게끔 조절하였다. 운전 초기 고형연료의 투입과 함께 외부공기 유입으로 인해 로 내의 온도가 급격히 감소하였으며, 이후 시료가 연소되면서 약 50초가 경과하면 로 내 초기 설정온도보다 높은 화격자 상부의 연소온도가 감지되었다. 또한, 연소실험 중 최대온도가 감지되는 구간에서 배기가스의 산소농도가 최저치로 기록되어 연소가 가장 활발하게 진행되고 있음을 알 수 있었다. 배기가스 중의 최저산소농도는 시료투입 후 약 100초가 경과한 이후에 나타났고, 폐오일슬러지의 혼합비율이 감소할수록 로 내 최저산소농도가 나타나는 시점이 빨라졌다. 이는 폐오일슬러지의 양이 적어질수록 톱밥의 양이 증가하기 때문에 착화가 상대적으로 빨리 이루어지기 때문인 것으로 판단된다. 그리고 오일슬러지 함유량이 감소할수록 CO2 농도도 낮은 것으로 관찰되었는데 이는 폐오일슬러지 감소에 따른 C 함량의 감소에 의한 영향으로 사료된다. CO의 경우 휘발분과 고정탄소의 연소로 인한 2개의 peak가 나타나지 않았는데, 이는 폐오일슬러지의 높은 휘발분 함량으로 인해 1차 peak만 나타난 것으로 보인다. 그리고 고형연료의 폐오일슬러지 함유량이 증가하여도 CO 농도는 큰 변화를 보이지 않았다. 이것은 고형연료 내 C의 연소와 함께 발생되는 배기가스 중 CO의 재연소가 충분히 이루어지는 것으로 사료된다. NOx의 경우 고형연료의 폐오일슬러지 함유량에 상관없이 고형연료의 연소와 함께 발생하였다.
