논문 상세보기

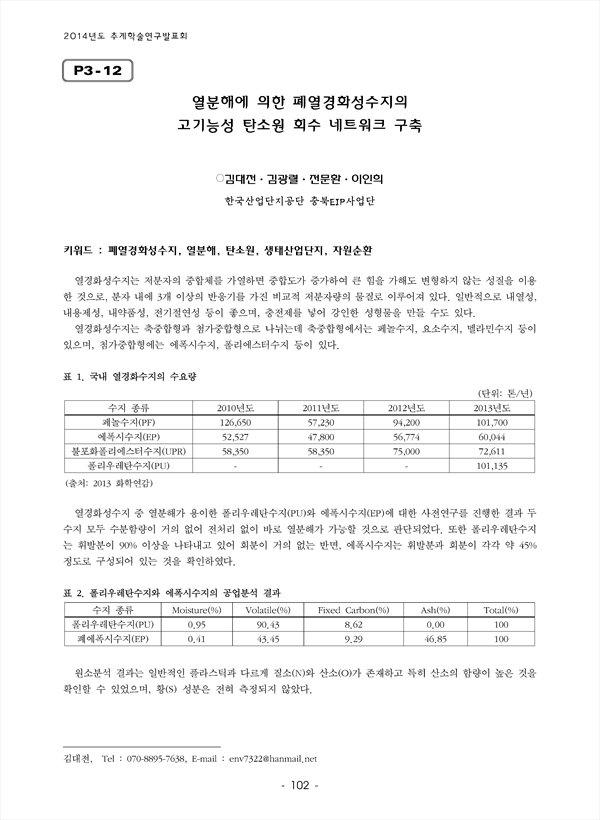

열경화성수지는 저분자의 중합체를 가열하면 중합도가 증가하여 큰 힘을 가해도 변형하지 않는 성질을 이용한 것으로, 분자 내에 3개 이상의 반응기를 가진 비교적 저분자량의 물질로 이루어져 있다. 일반적으로 내열성, 내용제성, 내약품성, 전기절연성 등이 좋으며, 충전제를 넣어 강인한 성형물을 만들 수도 있다. 열경화성수지는 축중합형과 첨가중합형으로 나뉘는데 축중합형에서는 페놀수지, 요소수지, 멜라민수지 등이 있으며, 첨가중합형에는 에폭시수지, 폴리에스터수지 등이 있다. 열경화성수지 중 열분해가 용이한 폴리우레탄수지(PU)와 에폭시수지(EP)에 대한 사전연구를 진행한 결과 두 수지 모두 수분함량이 거의 없어 전처리 없이 바로 열분해가 가능할 것으로 판단되었다. 또한 폴리우레탄수지는 휘발분이 90% 이상을 나타내고 있어 회분이 거의 없는 반면, 에폭시수지는 휘발분과 회분이 각각 약 45% 정도로 구성되어 있는 것을 확인하였다. 원소분석 결과는 일반적인 플라스틱과 다르게 질소(N)와 산소(O)가 존재하고 특히 산소의 함량이 높은 것을 확인할 수 있었으며, 황(S) 성분은 전혀 측정되지 않았다. 또한 폴리우레탄수지의 평균 발열량은 7098.57kcal/kg, 에폭시수지의 평균 발열량은 3612.20kcal/kg 정도로 일반적인 열가소성수지의 발열량보다는 낮은 것을 확인하였다. 마지막으로 Batch 형태의 열분해 반응기를 통해 400, 500, 600℃의 반응온도에서 승온율 5℃/min, 반응시간 60분으로 열분해반응을 통해 얻어지는 반응생성물의 수율을 조사하였다. 폴리우레탄수지의 경우 액체생성물의 수율에는 거의 변화가 없는 반면, 반응온도가 증가할수록 고체생성물의 수율은 감소하는 동시에 기체생성물의 수율은 증가되는 것을 확인하였으며, 에폭시수지의 경우 고체생성물의 수율은 약 65%를 나타내고 액체와 기체생성물의 수율에는 큰 변화가 없는 것으로 확인되었다. 따라서 본 연구에서는 사전연구결과를 토대로 폐에폭시수지를 대상으로 장치를 Scale-up하여 현장에 설치한 후 운전조건을 확립하고, 발생 및 수요기업 간 네트워트 구축을 통해 폐열경화수지를 열분해하여 고기능성 탄소원을 회수하는 설비를 사업화할 수 있는 기틀을 마련하고자 하였다.
