논문 상세보기

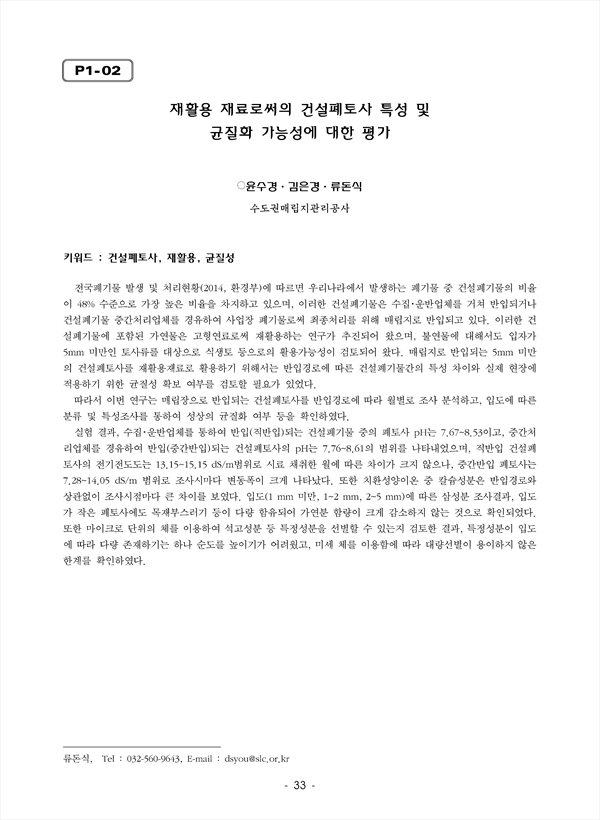

전국폐기물 발생 및 처리현황(2014, 환경부)에 따르면 우리나라에서 발생하는 폐기물 중 건설폐기물의 비율이 48% 수준으로 가장 높은 비율을 차지하고 있으며, 이러한 건설폐기물은 수집･운반업체를 거쳐 반입되거나 건설폐기물 중간처리업체를 경유하여 사업장 폐기물로써 최종처리를 위해 매립지로 반입되고 있다. 이러한 건설폐기물에 포함된 가연물은 고형연료로써 재활용하는 연구가 추진되어 왔으며, 불연물에 대해서도 입자가 5mm 미만인 토사류를 대상으로 식생토 등으로의 활용가능성이 검토되어 왔다. 매립지로 반입되는 5mm 미만의 건설폐토사를 재활용재료로 활용하기 위해서는 반입경로에 따른 건설폐기물간의 특성 차이와 실제 현장에 적용하기 위한 균질성 확보 여부를 검토할 필요가 있었다. 따라서 이번 연구는 매립장으로 반입되는 건설폐토사를 반입경로에 따라 월별로 조사 분석하고, 입도에 따른 분류 및 특성조사를 통하여 성상의 균질화 여부 등을 확인하였다. 실험 결과, 수집･운반업체를 통하여 반입(직반입)되는 건설폐기물 중의 폐토사 pH는 7.67~8.53이고, 중간처리업체를 경유하여 반입(중간반입)되는 건설폐토사의 pH는 7.76~8.61의 범위를 나타내었으며, 직반입 건설폐토사의 전기전도도는 13.15~15.15 dS/m범위로 시료 채취한 월에 따른 차이가 크지 않으나, 중간반입 폐토사는 7.28~14.05 dS/m 범위로 조사시마다 변동폭이 크게 나타났다. 또한 치환성양이온 중 칼슘성분은 반입경로와 상관없이 조사시점마다 큰 차이를 보였다. 입도(1 mm 미만, 1~2 mm, 2~5 mm)에 따른 삼성분 조사결과, 입도가 작은 폐토사에도 목재부스러기 등이 다량 함유되어 가연분 함량이 크게 감소하지 않는 것으로 확인되었다. 또한 마이크로 단위의 체를 이용하여 석고성분 등 특정성분을 선별할 수 있는지 검토한 결과, 특정성분이 입도에 따라 다량 존재하기는 하나 순도를 높이기가 어려웠고, 미세 체를 이용함에 따라 대량선별이 용이하지 않은 한계를 확인하였다.
