논문 상세보기

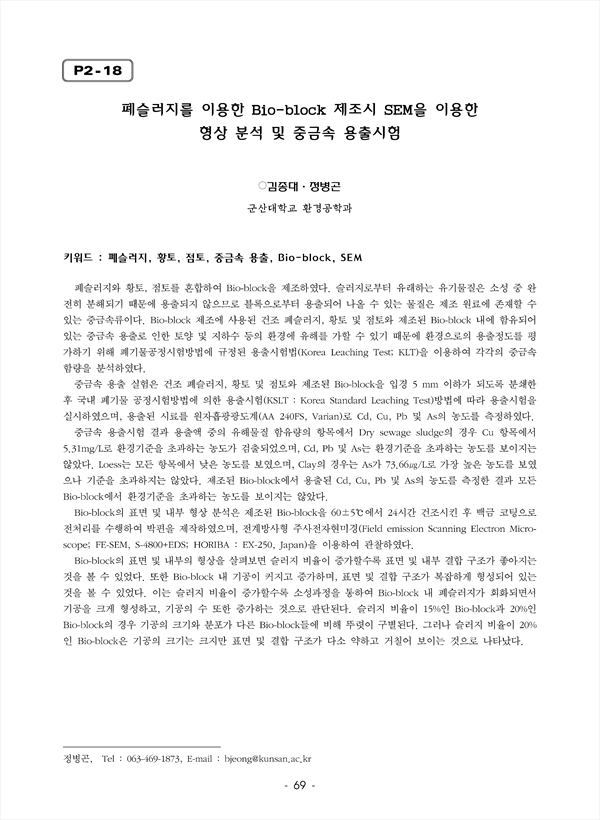

폐슬러지와 황토, 점토를 혼합하여 Bio-block을 제조하였다. 슬러지로부터 유래하는 유기물질은 소성 중 완전히 분해되기 때문에 용출되지 않으므로 블록으로부터 용출되어 나올 수 있는 물질은 제조 원료에 존재할 수 있는 중금속류이다. Bio-block 제조에 사용된 건조 폐슬러지, 황토 및 점토와 제조된 Bio-block 내에 함유되어 있는 중금속 용출로 인한 토양 및 지하수 등의 환경에 유해를 가할 수 있기 때문에 환경으로의 용출정도를 평가하기 위해 폐기물공정시험방법에 규정된 용출시험법(Korea Leaching Test; KLT)을 이용하여 각각의 중금속 함량을 분석하였다. 중금속 용출 실험은 건조 폐슬러지, 황토 및 점토와 제조된 Bio-block을 입경 5 mm 이하가 되도록 분쇄한 후 국내 폐기물 공정시험방법에 의한 용출시험(KSLT : Korea Standard Leaching Test)방법에 따라 용출시험을 실시하였으며, 용출된 시료를 원자흡광광도계(AA 240FS, Varian)로 Cd, Cu, Pb 및 As의 농도를 측정하였다. 중금속 용출시험 결과 용출액 중의 유해물질 함유량의 항목에서 Dry sewage sludge의 경우 Cu 항목에서 5.31mg/L로 환경기준을 초과하는 농도가 검출되었으며, Cd, Pb 및 As는 환경기준을 초과하는 농도를 보이지는 않았다. Loess는 모든 항목에서 낮은 농도를 보였으며, Clay의 경우는 As가 73.66㎍/L로 가장 높은 농도를 보였으나 기준을 초과하지는 않았다. 제조된 Bio-block에서 용출된 Cd, Cu, Pb 및 As의 농도를 측정한 결과 모든 Bio-block에서 환경기준을 초과하는 농도를 보이지는 않았다. Bio-block의 표면 및 내부 형상 분석은 제조된 Bio-block을 60±5℃에서 24시간 건조시킨 후 백금 코팅으로 전처리를 수행하여 박편을 제작하였으며, 전계방사형 주사전자현미경(Field emission Scanning Electron Microscope; FE-SEM, S-4800+EDS; HORIBA : EX-250, Japan)을 이용하여 관찰하였다. Bio-block의 표면 및 내부의 형상을 살펴보면 슬러지 비율이 증가할수록 표면 및 내부 결합 구조가 좋아지는 것을 볼 수 있었다. 또한 Bio-block 내 기공이 커지고 증가하며, 표면 및 결합 구조가 복잡하게 형성되어 있는 것을 볼 수 있었다. 이는 슬러지 비율이 증가할수록 소성과정을 통하여 Bio-block 내 폐슬러지가 회화되면서 기공을 크게 형성하고, 기공의 수 또한 증가하는 것으로 판단된다. 슬러지 비율이 15%인 Bio-block과 20%인 Bio-block의 경우 기공의 크기와 분포가 다른 Bio-block들에 비해 뚜렷이 구별된다. 그러나 슬러지 비율이 20%인 Bio-block은 기공의 크기는 크지만 표면 및 결합 구조가 다소 약하고 거칠어 보이는 것으로 나타났다.
