논문 상세보기

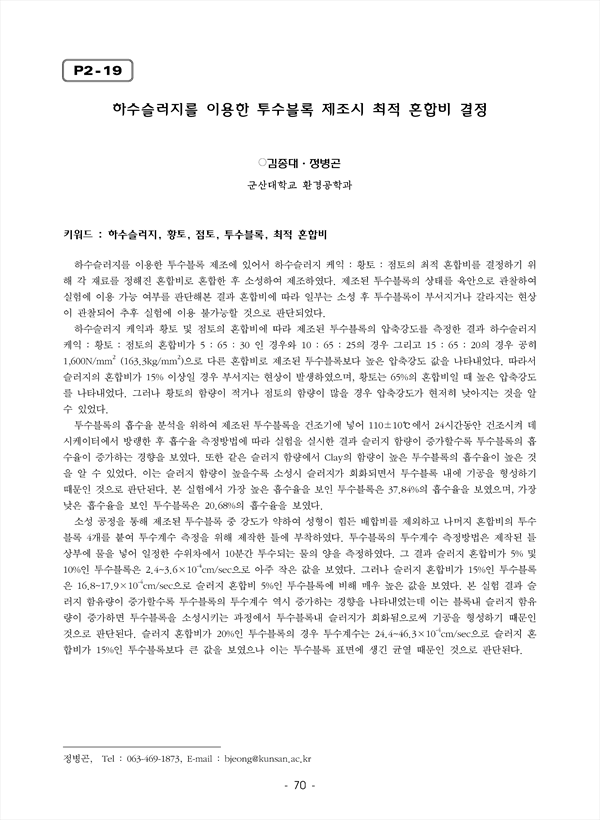

하수슬러지를 이용한 투수블록 제조에 있어서 하수슬러지 케익 : 황토 : 점토의 최적 혼합비를 결정하기 위해 각 재료를 정해진 혼합비로 혼합한 후 소성하여 제조하였다. 제조된 투수블록의 상태를 육안으로 관찰하여 실험에 이용 가능 여부를 판단해본 결과 혼합비에 따라 일부는 소성 후 투수블록이 부서지거나 갈라지는 현상이 관찰되어 추후 실험에 이용 불가능할 것으로 판단되었다. 하수슬러지 케익과 황토 및 점토의 혼합비에 따라 제조된 투수블록의 압축강도를 측정한 결과 하수슬러지 케익 : 황토 : 점토의 혼합비가 5 : 65 : 30 인 경우와 10 : 65 : 25의 경우 그리고 15 : 65 : 20의 경우 공히 1,600N/mm² (163.3kg/mm²)으로 다른 혼합비로 제조된 투수블록보다 높은 압축강도 값을 나타내었다. 따라서 슬러지의 혼합비가 15% 이상일 경우 부서지는 현상이 발생하였으며, 황토는 65%의 혼합비일 때 높은 압축강도를 나타내었다. 그러나 황토의 함량이 적거나 점토의 함량이 많을 경우 압축강도가 현저히 낮아지는 것을 알 수 있었다. 투수블록의 흡수율 분석을 위하여 제조된 투수블록을 건조기에 넣어 110±10℃에서 24시간동안 건조시켜 데시케이터에서 방랭한 후 흡수율 측정방법에 따라 실험을 실시한 결과 슬러지 함량이 증가할수록 투수블록의 흡수율이 증가하는 경향을 보였다. 또한 같은 슬러지 함량에서 Clay의 함량이 높은 투수블록의 흡수율이 높은 것을 알 수 있었다. 이는 슬러지 함량이 높을수록 소성시 슬러지가 회화되면서 투수블록 내에 기공을 형성하기 때문인 것으로 판단된다. 본 실험에서 가장 높은 흡수율을 보인 투수블록은 37.84%의 흡수율을 보였으며, 가장 낮은 흡수율을 보인 투수블록은 20.68%의 흡수율을 보였다. 소성 공정을 통해 제조된 투수블록 중 강도가 약하여 성형이 힘든 배합비를 제외하고 나머지 혼합비의 투수블록 4개를 붙여 투수계수 측정을 위해 제작한 틀에 부착하였다. 투수블록의 투수계수 측정방법은 제작된 틀상부에 물을 넣어 일정한 수위차에서 10분간 투수되는 물의 양을 측정하였다. 그 결과 슬러지 혼합비가 5% 및 10%인 투수블록은 2.4~3.6×10-4cm/sec으로 아주 작은 값을 보였다. 그러나 슬러지 혼합비가 15%인 투수블록은 16.8~17.9×10-4cm/sec으로 슬러지 혼합비 5%인 투수블록에 비해 매우 높은 값을 보였다. 본 실험 결과 슬러지 함유량이 증가할수록 투수블록의 투수계수 역시 증가하는 경향을 나타내었는데 이는 블록내 슬러지 함유량이 증가하면 투수블록을 소성시키는 과정에서 투수블록내 슬러지가 회화됨으로써 기공을 형성하기 때문인 것으로 판단된다. 슬러지 혼합비가 20%인 투수블록의 경우 투수계수는 24.4~46.3×10-4cm/sec으로 슬러지 혼합비가 15%인 투수블록보다 큰 값을 보였으나 이는 투수블록 표면에 생긴 균열 때문인 것으로 판단된다.
