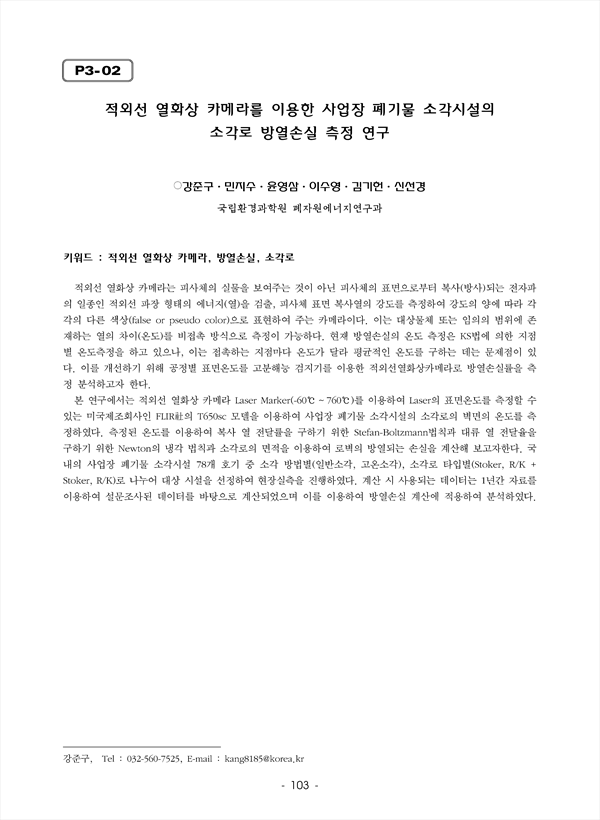

적외선 열화상 카메라는 피사체의 실물을 보여주는 것이 아닌 피사체의 표면으로부터 복사(방사)되는 전자파의 일종인 적외선 파장 형태의 에너지(열)을 검출, 피사체 표면 복사열의 강도를 측정하여 강도의 양에 따라 각각의 다른 색상(false or pseudo color)으로 표현하여 주는 카메라이다. 이는 대상물체 또는 임의의 범위에 존재하는 열의 차이(온도)를 비접촉 방식으로 측정이 가능하다. 현재 방열손실의 온도 측정은 KS법에 의한 지점별 온도측정을 하고 있으나, 이는 접촉하는 지점마다 온도가 달라 평균적인 온도를 구하는 데는 문제점이 있다. 이를 개선하기 위해 공정별 표면온도를 고분해능 검지기를 이용한 적외선열화상카메라로 방열손실률을 측정 분석하고자 한다. 본 연구에서는 적외선 열화상 카메라 Laser Marker(-60℃ ~ 760℃)를 이용하여 Laser의 표면온도를 측정할 수 있는 미국제조회사인 FLIR社의 T650sc 모델을 이용하여 사업장 폐기물 소각시설의 소각로의 벽면의 온도를 측정하였다. 측정된 온도를 이용하여 복사 열 전달률을 구하기 위한 Stefan-Boltzmann법칙과 대류 열 전달율을 구하기 위한 Newton의 냉각 법칙과 소각로의 면적을 이용하여 로벽의 방열되는 손실을 계산해 보고자한다. 국내의 사업장 폐기물 소각시설 78개 호기 중 소각 방법별(일반소각, 고온소각), 소각로 타입별(Stoker, R/K + Stoker, R/K)로 나누어 대상 시설을 선정하여 현장실측을 진행하였다. 계산 시 사용되는 데이터는 1년간 자료를 이용하여 설문조사된 데이터를 바탕으로 계산되었으며 이를 이용하여 방열손실 계산에 적용하여 분석하였다.
