논문 상세보기

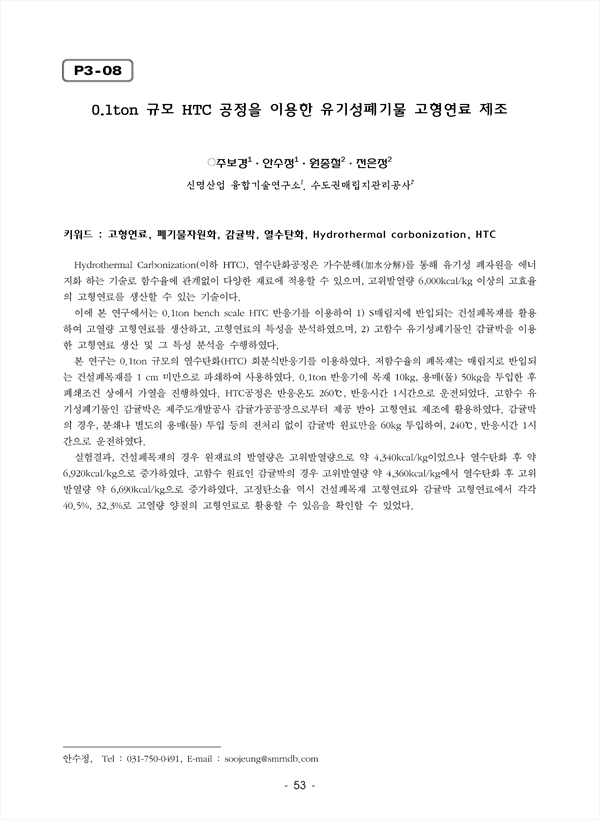

Hydrothermal Carbonization(이하 HTC), 열수탄화공정은 가수분해(加水分解)를 통해 유기성 폐자원을 에너지화 하는 기술로 함수율에 관계없이 다양한 재료에 적용할 수 있으며, 고위발열량 6,000kcal/kg 이상의 고효율의 고형연료를 생산할 수 있는 기술이다. 이에 본 연구에서는 0.1ton bench scale HTC 반응기를 이용하여 1) S매립지에 반입되는 건설폐목재를 활용하여 고열량 고형연료를 생산하고, 고형연료의 특성을 분석하였으며, 2) 고함수 유기성폐기물인 감귤박을 이용한 고형연료 생산 및 그 특성 분석을 수행하였다. 본 연구는 0.1ton 규모의 열수탄화(HTC) 회분식반응기를 이용하였다. 저함수율의 폐목재는 매립지로 반입되는 건설폐목재를 1 cm 미만으로 파쇄하여 사용하였다. 0.1ton 반응기에 목재 10kg, 용매(물) 50kg을 투입한 후폐쇄조건 상에서 가열을 진행하였다. HTC공정은 반응온도 260℃, 반응시간 1시간으로 운전되었다. 고함수 유기성폐기물인 감귤박은 제주도개발공사 감귤가공공장으로부터 제공 받아 고형연료 제조에 활용하였다. 감귤박의 경우, 분쇄나 별도의 용매(물) 투입 등의 전처리 없이 감귤박 원료만을 60kg 투입하여, 240℃, 반응시간 1시간으로 운전하였다. 실험결과, 건설페목재의 경우 원재료의 발열량은 고위발열량으로 약 4,340kcal/kg이었으나 열수탄화 후 약 6,920kcal/kg으로 증가하였다. 고함수 원료인 감귤박의 경우 고위발열량 약 4,360kcal/kg에서 열수탄화 후 고위발열량 약 6,690kcal/kg으로 증가하였다. 고정탄소율 역시 건설폐목재 고형연료와 감귤박 고형연료에서 각각 40.5%, 32.3%로 고열량 양질의 고형연료로 활용할 수 있음을 확인할 수 있었다.
