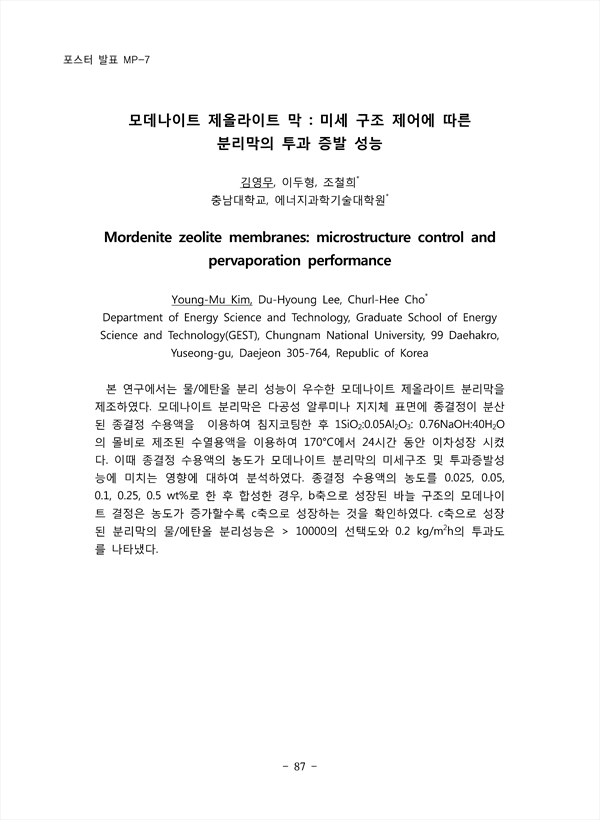

본 연구에서는 물/에탄올 분리 성능이 우수한 모데나이트 제올라이트 분리막을 제조하였다. 모데나이트 분리막은 다공성 알루미나 지지체 표면에 종결정이 분산된 종결정 수용액을 이용하여 침지코팅한 후 1SiO2:0.05Al2O3: 0.76NaOH:40H2O 의 몰비로 제조된 수열용액을 이용하여 170°C에서 24시간 동안 이차성장 시켰다. 이때 종결정 수용액의 농도가 모데나이트 분리막의 미세구조 및 투과증발성능에 미치는 영향에 대하여 분석하였다. 종결정 수용액의 농도를 0.025, 0.05, 0.1, 0.25, 0.5 wt%로 한 후 합성한 경우, b축으로 성장된 바늘 구조의 모데나이트 결정은 농도가 증가할수록 c축으로 성장하는 것을 확인하였다. c축으로 성장 된 분리막의 물/에탄올 분리성능은 > 10000의 선택도와 0.2 kg/m2h의 투과도 를 나타냈다.

• 김영무(충남대학교, 에너지과학기술대학원, Department of Energy Science and Technology, Graduate School of Energy Science and Technology(GEST), Chungnam National University) | Young-Mu Kim
• 이두형(충남대학교, 에너지과학기술대학원, Department of Energy Science and Technology, Graduate School of Energy Science and Technology(GEST), Chungnam National University) | Du-Hyoung Lee
• 조철희(충남대학교, 에너지과학기술대학원, Department of Energy Science and Technology, Graduate School of Energy Science and Technology(GEST), Chungnam National University) | Churl-Hee Cho
