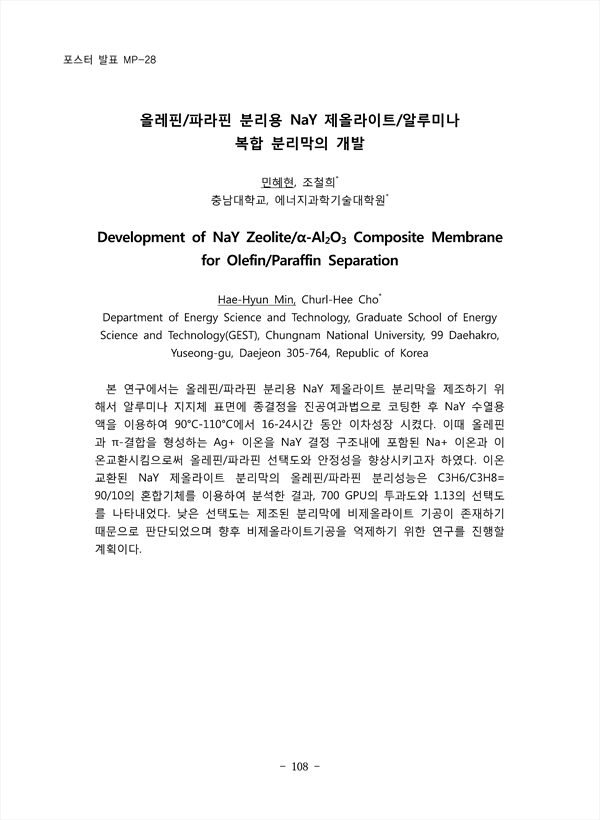

본 연구에서는 올레핀/파라핀 분리용 NaY 제올라이트 분리막을 제조하기 위해서 알루미나 지지체 표면에 종결정을 진공여과법으로 코팅한 후 NaY 수열용 액을 이용하여 90°C-110°C에서 16-24시간 동안 이차성장 시켰다. 이때 올레핀 과 π-결합을 형성하는 Ag+ 이온을 NaY 결정 구조내에 포함된 Na+ 이온과 이 온교환시킴으로써 올레핀/파라핀 선택도와 안정성을 향상시키고자 하였다. 이온 교환된 NaY 제올라이트 분리막의 올레핀/파라핀 분리성능은 C3H6/C3H8= 90/10의 혼합기체를 이용하여 분석한 결과, 700 GPU의 투과도와 1.13의 선택도를 나타내었다. 낮은 선택도는 제조된 분리막에 비제올라이트 기공이 존재하기 때문으로 판단되었으며 향후 비제올라이트기공을 억제하기 위한 연구를 진행할 계획이다.

• 민혜현(충남대학교, 에너지과학기술대학원, Department of Energy Science and Technology, Graduate School of Energy Science and Technology(GEST), Chungnam National University) | Hae-Hyun Min
• 조철희(충남대학교, 에너지과학기술대학원, Department of Energy Science and Technology, Graduate School of Energy Science and Technology(GEST), Chungnam National University) | Churl-Hee Cho
