일반골재인 자갈, 모래와 중량골재인 산화 슬래그 및 자철광을 이용하여 5 종류의 콘크리트를 제작하여 감마선 차폐특성과 압축강도를 살펴보았다. 골재는 평균적인 크기에 따라 비교적 작은 크기의 잔골재와 큰 크기의 굵은 골재로 구분하여 사용하였다. 실험 결과 산화 슬래그 잔골재와 굵은 골재를 사용한 콘크리트가 일반 골재만을 이용하여 배합한 콘크리트 시 편보다 137Cs 감마선에 대해 2% 향상된 감쇠계수인 0.371 cm-1을 기록하였다. 각 시편들의 단위중량을 측정한 결과 자철광 잔골재와 산화 슬래그 굵은 골재로 배합한 조건의 단위중량이 가장 높은 3,175 kg·m-3이었다. 산화슬래그를 잔골재와 굵은 골재로 배합한 조건의 단위중량은 3,052 kg·m-3으로 최대 단위중량 조건보다 123 kg·m-3 낮았지만 감쇠계수는 오히려 0.012 cm-1 향상되었다. 골재들의 화학성분 분석결과 산화 슬래그는 자철광에 비해 마그네슘의 비율은 낮고 칼슘의 비율은 높아 구성에 있어서 차이를 보였다. 따라서 산화슬래그만을 골재로 사용한 경우 자철광을 잔골재로 사용한 경우보다 단위 중량은 낮았지만 마그네슘과 비교하여 원자번호가 큰 칼슘의 비율이 높아서 감마선 차폐성능이 향상된 것으로 생각된다. 중량골재가 배합된 모든 시편들은 일반 골재를 이용한 콘크리트보다 압축강도가 높았고, 산화슬래그와 자철광의 잔골재만을 사용한 경우 4주 양생 후 압축강도가 일반 콘크리트에 비해 45% 향상된 50.2 MPa을 기록하였다.

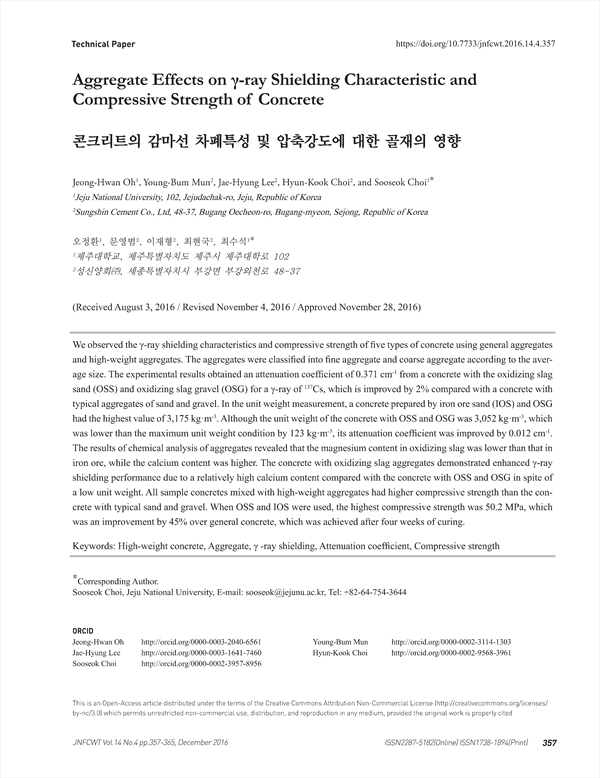

We observed the γ-ray shielding characteristics and compressive strength of five types of concrete using general aggregates and high-weight aggregates. The aggregates were classified into fine aggregate and coarse aggregate according to the average size. The experimental results obtained an attenuation coefficient of 0.371 cm-1 from a concrete with the oxidizing slag sand (OSS) and oxidizing slag gravel (OSG) for a γ-ray of 137Cs, which is improved by 2% compared with a concrete with typical aggregates of sand and gravel. In the unit weight measurement, a concrete prepared by iron ore sand (IOS) and OSG had the highest value of 3,175 kg·m-3. Although the unit weight of the concrete with OSS and OSG was 3,052 kg·m-3, which was lower than the maximum unit weight condition by 123 kg·m-3, its attenuation coefficient was improved by 0.012 cm-1. The results of chemical analysis of aggregates revealed that the magnesium content in oxidizing slag was lower than that in iron ore, while the calcium content was higher. The concrete with oxidizing slag aggregates demonstrated enhanced γ-ray shielding performance due to a relatively high calcium content compared with the concrete with OSS and OSG in spite of a low unit weight. All sample concretes mixed with high-weight aggregates had higher compressive strength than the concrete with typical sand and gravel. When OSS and IOS were used, the highest compressive strength was 50.2 MPa, which was an improvement by 45% over general concrete, which was achieved after four weeks of curing.

1. 서론
 2. 실험 방법
  2.1 콘크리트 배합 조건
  2.2 방사선 차폐 특성 평가
  2.3 콘크리트 압축강도 측정
 3. 실험 결과 및 토의
  3.1 방사선 차폐성능 측정 결과
  3.2 압축강도 측정 결과
 4. 결론
 REFERENCES

• Jeong-Hwan Oh(Jeju National University) | 오정환
• Young-Bum Mun(Sungshin Cement Co., Ltd) | 문영범
• Jae-Hyung Lee(Sungshin Cement Co., Ltd) | 이재형
• Hyun-Kook Choi(Sungshin Cement Co., Ltd) | 최현국
• Sooseok Choi(Jeju National University) | 최수석 Corresponding Author
