논문 상세보기

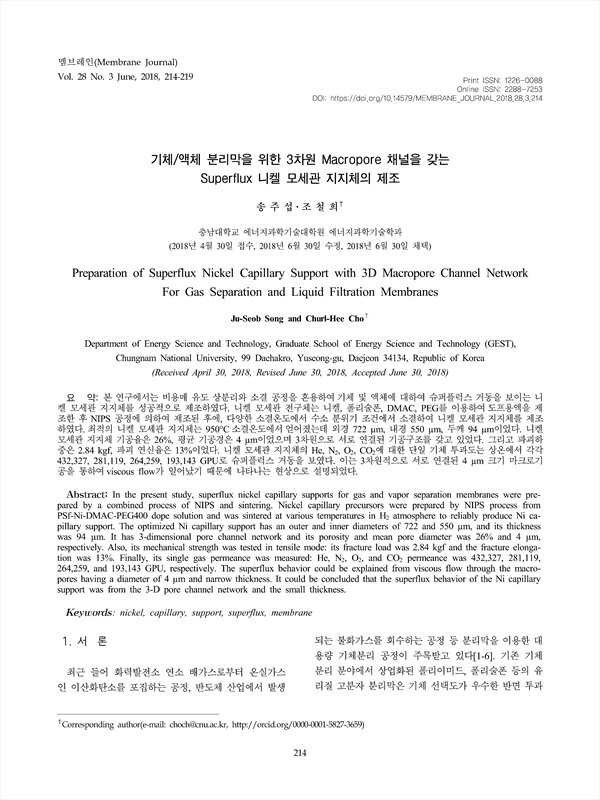

본 연구에서는 비용매 유도 상분리와 소결 공정을 혼용하여 기체 및 액체에 대하여 슈퍼플럭스 거동을 보이는 니켈 모세관 지지체를 성공적으로 제조하였다. 니켈 모세관 전구체는 니켈, 폴리술폰, DMAC, PEG를 이용하여 도프용액을 제 조한 후 NIPS 공정에 의하여 제조된 후에, 다양한 소결온도에서 수소 분위기 조건에서 소결하여 니켈 모세관 지지체를 제조 하였다. 최적의 니켈 모세관 지지체는 950°C 소결온도에서 얻어졌는데 외경 722 μm, 내경 550 μm, 두께 94 μm이었다. 니켈 모세관 지지체 기공율은 26%, 평균 기공경은 4 μm이었으며 3차원으로 서로 연결된 기공구조를 갖고 있었다. 그리고 파괴하 중은 2.84 kgf, 파괴 연신율은 13%이었다. 니켈 모세관 지지체의 He, N2, O2, CO2에 대한 단일 기체 투과도는 상온에서 각각 432,327, 281,119, 264,259, 193,143 GPU로 슈퍼플럭스 거동을 보였다. 이는 3차원적으로 서로 연결된 4 μm 크기 마크로기 공을 통하여 viscous flow가 일어났기 때문에 나타나는 현상으로 설명되었다.
In the present study, superflux nickel capillary supports for gas and vapor separation membranes were prepared by a combined process of NIPS and sintering. Nickel capillary precursors were prepared by NIPS process from PSf-Ni-DMAC-PEG400 dope solution and was sintered at various temperatures in H2 atmosphere to reliably produce Ni capillary support. The optimized Ni capillary support has an outer and inner diameters of 722 and 550 μm, and its thickness was 94 μm. It has 3-dimensional pore channel network and its porosity and mean pore diameter was 26% and 4 μm, respectively. Also, its mechanical strength was tested in tensile mode: its fracture load was 2.84 kgf and the fracture elongation was 13%. Finally, its single gas permeance was measured: He, N2, O2, and CO2 permeance was 432,327, 281,119, 264,259, and 193,143 GPU, respectively. The superflux behavior could be explained from viscous flow through the macropores having a diameter of 4 μm and narrow thickness. It could be concluded that the superflux behavior of the Ni capillary support was from the 3-D pore channel network and the small thickness.
Abstract
1. 서 론
3. 실험결과 및 고찰
4. 결 론
Reference
