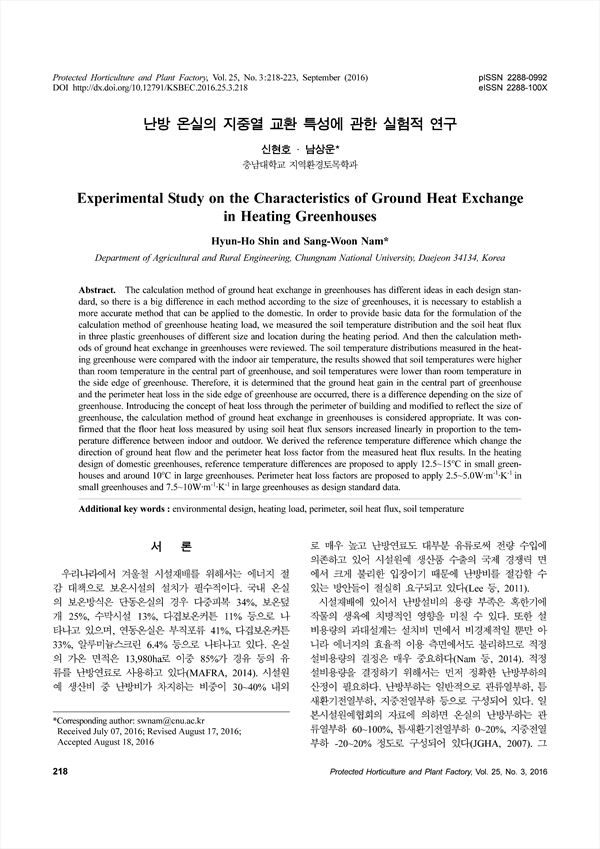

난방 온실의 지중열 교환 특성에 관한 실험적 연구 KCI 등재

Experimental Study on the Characteristics of Ground Heat Exchange in Heating Greenhouses

  • 언어KOR
  • URLhttps://db.koreascholar.com/Article/Detail/352473
구독 기관 인증 시 무료 이용이 가능합니다. 4,000원
생물환경조절학회지 (Journal of Bio-Environment Control)
한국생물환경조절학회 (The Korean Society For Bio-Environment Control)
초록

온실의 난방부하 중 지중전열부하는 산정방법이나 적용여부가 제각각이고, 온실의 규모에 따라 각각의 방법에는 큰 차이가 있으므로 보다 정확히 국내에 적용할 수 있는 방법을 정립할 필요가 있다. 본 연구에서는 원예시설의 난방부하 산정방법 정립에 필요한 기초자료를 제공하기 위하여 위치와 규모가 다른 3개의 연동 플라스틱 온실에서 난방기간 동안 지온분포와 토양열류를 실측하였으며, 온실의 지중전열부하 산정방법을 검토하고 난방설계에 필요한 기준자료를 도출하였다. 난방중인 온실의 지온분포를 실측하여 실내기온과 비교한 결과 온실의 중앙 부분에서는 지온이 실내기온 보다 높고, 온실의 끝부분과 모서리 부분에서는 지온이 실내기온 보다 낮은 것으로 나타났다. 그러므로 온실의 중앙 부분에서는 지중열이 공급되고, 온실의 측면 부분에서는 외주부를 통해서 열손실이 발생하며, 온실의 규모에 따라 차이가 있는 것으로 판단된다. 건물의 외주부를 통한 열손실 개념을 도입하고, 온실의 규모를 반영하여 수정한 온실의 지중전열부하 산정방법은 타당성이 있는 것으로 평가된다. 토양열류센서를 이용하여 실측한 지중전열량은 실내외 기온차에 비례하여 직선적으로 증가하는 것을 확인할 수 있었다. 지중전열량 분석 결과로부터 지중전열의 방향이 바뀌는 기준온도차를 도출하였으며, 국내 온실의 난방설계에서 대규모 온실은 10oC 내외, 소규모 온실은 12.5 ~15oC를 적용할 것을 제안하였다. 또한 지중열류 실측 결과로부터 온실의 외주부 단위길이당 열손실계수를 도출하였으며, 대규모 온실은 7.5~10W·m-1·K-1, 소규모 온실은 2.5~5.0W·m-1·K-1를 설계기준 자료로 제안하였다.

The calculation method of ground heat exchange in greenhouses has different ideas in each design standard, so there is a big difference in each method according to the size of greenhouses, it is necessary to establish a more accurate method that can be applied to the domestic. In order to provide basic data for the formulation of the calculation method of greenhouse heating load, we measured the soil temperature distribution and the soil heat flux in three plastic greenhouses of different size and location during the heating period. And then the calculation methods of ground heat exchange in greenhouses were reviewed. The soil temperature distributions measured in the heating greenhouse were compared with the indoor air temperature, the results showed that soil temperatures were higher than room temperature in the central part of greenhouse, and soil temperatures were lower than room temperature in the side edge of greenhouse. Therefore, it is determined that the ground heat gain in the central part of greenhouse and the perimeter heat loss in the side edge of greenhouse are occurred, there is a difference depending on the size of greenhouse. Introducing the concept of heat loss through the perimeter of building and modified to reflect the size of greenhouse, the calculation method of ground heat exchange in greenhouses is considered appropriate. It was confirmed that the floor heat loss measured by using soil heat flux sensors increased linearly in proportion to the temperature difference between indoor and outdoor. We derived the reference temperature difference which change the direction of ground heat flow and the perimeter heat loss factor from the measured heat flux results. In the heating design of domestic greenhouses, reference temperature differences are proposed to apply 12.5~15oC in small greenhouses and around 10oC in large greenhouses. Perimeter heat loss factors are proposed to apply 2.5~5.0W·m-1·K-1 in small greenhouses and 7.5~10W·m-1·K-1 in large greenhouses as design standard data.

목차
서 론
 재료 및 방법
 결과 및 고찰
 적요
 사 사
 Literature CitedAlbright,
저자
  • 신현호(충남대학교 지역환경토목학과, Department of Agricultural and Rural Engineering, Chungnam National University) | Hyun-Ho Shin
  • 남상운(충남대학교 지역환경토목학과, Department of Agricultural and Rural Engineering, Chungnam National University) | Sang-Woon Nam Corresponding author
