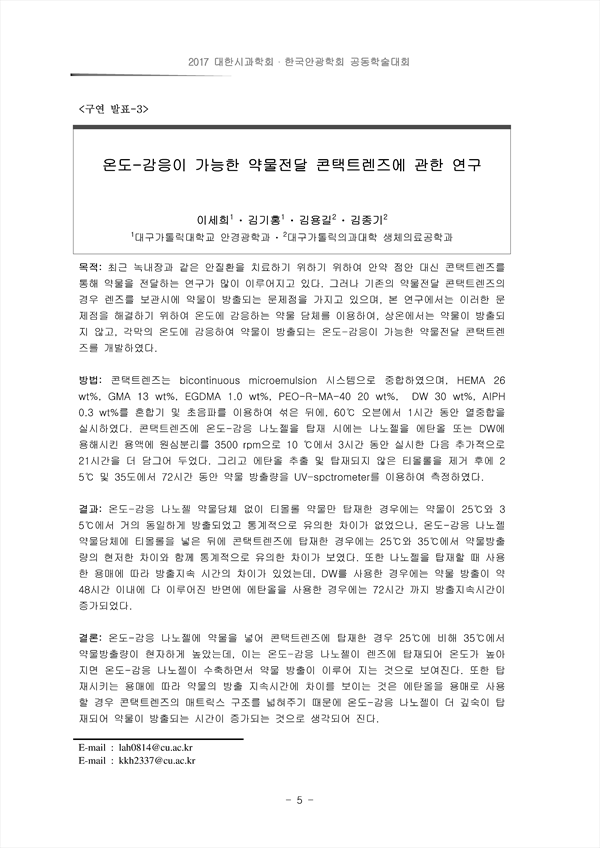

목적: 최근 녹내장과 같은 안질환을 치료하기 위하기 위하여 안약 점안 대신 콘택트렌즈를 통해 약물을 전달하는 연구가 많이 이루어지고 있다. 그러나 기존의 약물전달 콘택트렌즈의 경우 렌즈를 보관시에 약물이 방출되는 문제점을 가지고 있으며, 본 연구에서는 이러한 문 제점을 해결하기 위하여 온도에 감응하는 약물 담체를 이용하여, 상온에서는 약물이 방출되지 않고, 각막의 온도에 감응하여 약물이 방출되는 온도-감응이 가능한 약물전달 콘택트렌 즈를 개발하였다.
방법: 콘택트렌즈는 bicontinuous microemulsion 시스템으로 중합하였으며, HEMA 26 wt%, GMA 13 wt%, EGDMA 1.0 wt%, PEO-R-MA-40 20 wt%, DW 30 wt%, AIPH 0.3 wt%를 혼합기 및 초음파를 이용하여 섞은 뒤에, 60℃ 오븐에서 1시간 동안 열중합을 실시하였다. 콘택트렌즈에 온도-감응 나노젤을 탑재 시에는 나노젤을 에탄올 또는 DW에 용해시킨 용액에 원심분리를 3500 rpm으로 10 ℃에서 3시간 동안 실시한 다음 추가적으로 21시간을 더 담그어 두었다. 그리고 에탄올 추출 및 탑재되지 않은 티몰롤을 제거 후에 2 5℃ 및 35도에서 72시간 동안 약물 방출량을 UV-spctrometer를 이용하여 측정하였다. 결과: 온도-감응 나노젤 약물담체 없이 티몰롤 약물만 탑재한 경우에는 약물이 25℃와 3 5℃에서 거의 동일하게 방출되었고 통계적으로 유의한 차이가 없었으나, 온도-감응 나노젤 약물담체에 티몰롤을 넣은 뒤에 콘택트렌즈에 탑재한 경우에는 25℃와 35℃에서 약물방출 량의 현저한 차이와 함께 통계적으로 유의한 차이가 보였다. 또한 나노젤을 탑재할 때 사용 한 용매에 따라 방출지속 시간의 차이가 있었는데, DW를 사용한 경우에는 약물 방출이 약 48시간 이내에 다 이루어진 반면에 에탄올을 사용한 경우에는 72시간 까지 방출지속시간이 증가되었다.
결론: 온도-감응 나노젤에 약물을 넣어 콘택트렌즈에 탑재한 경우 25℃에 비해 35℃에서 약물방출량이 현자하게 높았는데, 이는 온도-감응 나노젤이 렌즈에 탑재되어 온도가 높아 지면 온도-감응 나노젤이 수축하면서 약물 방출이 이루어 지는 것으로 보여진다. 또한 탑재시키는 용매에 따라 약물의 방출 지속시간에 차이를 보이는 것은 에탄올을 용매로 사용할 경우 콘택트렌즈의 매트릭스 구조를 넓혀주기 때문에 온도-감응 나노젤이 더 깊숙이 탑 재되어 약물이 방출되는 시간이 증가되는 것으로 생각되어 진다.
