논문 상세보기

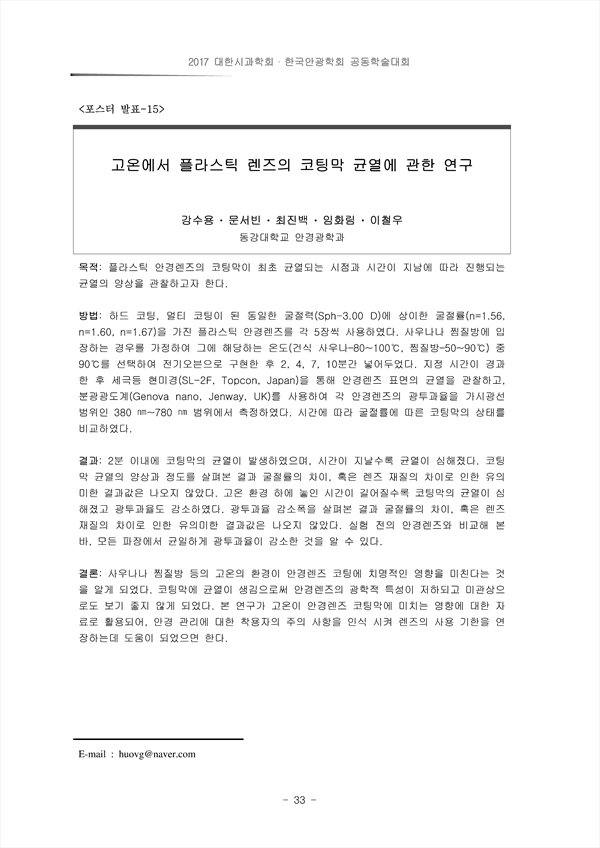

목적: 플라스틱 안경렌즈의 코팅막이 최초 균열되는 시점과 시간이 지남에 따라 진행되는 균열의 양상을 관찰하고자 한다.
방법: 하드 코팅, 멀티 코팅이 된 동일한 굴절력(Sph-3.00 D)에 상이한 굴절률(n=1.56, n=1.60, n=1.67)을 가진 플라스틱 안경렌즈를 각 5장씩 사용하였다. 사우나나 찜질방에 입장하는 경우를 가정하여 그에 해당하는 온도(건식 사우나–80~100℃, 찜질방–50~90℃) 중 90℃를 선택하여 전기오븐으로 구현한 후 2, 4, 7, 10분간 넣어두었다. 지정 시간이 경과 한 후 세극등 현미경(SL-2F, Topcon, Japan)을 통해 안경렌즈 표면의 균열을 관찰하고, 분광광도계(Genova nano, Jenway, UK)를 사용하여 각 안경렌즈의 광투과율을 가시광선 범위인 380 ㎚~780 ㎚ 범위에서 측정하였다. 시간에 따라 굴절률에 따른 코팅막의 상태를 비교하였다.
결과: 2분 이내에 코팅막의 균열이 발생하였으며, 시간이 지날수록 균열이 심해졌다. 코팅 막 균열의 양상과 정도를 살펴본 결과 굴절률의 차이, 혹은 렌즈 재질의 차이로 인한 유의미한 결과값은 나오지 않았다. 고온 환경 하에 놓인 시간이 길어질수록 코팅막의 균열이 심해졌고 광투과율도 감소하였다. 광투과율 감소폭을 살펴본 결과 굴절률의 차이, 혹은 렌즈 재질의 차이로 인한 유의미한 결과값은 나오지 않았다. 실험 전의 안경렌즈와 비교해 본 바, 모든 파장에서 균일하게 광투과율이 감소한 것을 알 수 있다. 결론: 사우나나 찜질방 등의 고온의 환경이 안경렌즈 코팅에 치명적인 영향을 미친다는 것을 알게 되었다. 코팅막에 균열이 생김으로써 안경렌즈의 광학적 특성이 저하되고 미관상으로도 보기 좋지 않게 되었다. 본 연구가 고온이 안경렌즈 코팅막에 미치는 영향에 대한 자료로 활용되어, 안경 관리에 대한 착용자의 주의 사항을 인식 시켜 렌즈의 사용 기한을 연장하는데 도움이 되었으면 한다.
방법
결과
결론
