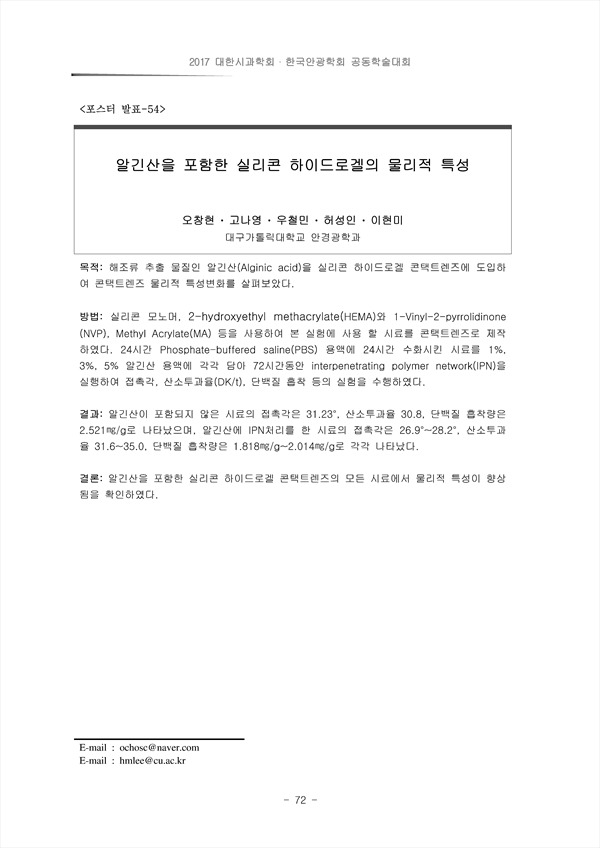

목적: 해조류 추출 물질인 알긴산(Alginic acid)을 실리콘 하이드로겔 콘택트렌즈에 도입하여 콘택트렌즈 물리적 특성변화를 살펴보았다.
방법: 실리콘 모노머, 2-hydroxyethyl methacrylate(HEMA)와 1-Vinyl-2-pyrrolidinone (NVP), Methyl Acrylate(MA) 등을 사용하여 본 실험에 사용할 시료를 콘택트렌즈로 제작 하였다. 24시간 Phosphate-buffered saline(PBS) 용액에 24시간 수화시킨 시료를 1%, 3%, 5% 알긴산 용액에 각각 담아 72시간동안 interpenetrating polymer network(IPN)을 실행하여 접촉각, 산소투과율(DK/t), 단백질 흡착 등의 실험을 수행하였다.
결과: 알긴산이 포함되지 않은 시료의 접촉각은 31.23°, 산소투과율 30.8, 단백질 흡착량은 2.521㎎/g로 나타났으며, 알긴산에 IPN처리를 한 시료의 접촉각은 26.9°~28.2°, 산소투과율 31.6~35.0, 단백질 흡착량은 1.818㎎/g~2.014㎎/g로 각각 나타났다.
결론: 알긴산을 포함한 실리콘 하이드로겔 콘택트렌즈의 모든 시료에서 물리적 특성이 향상 됨을 확인하였다.

• 오창현(대구가톨릭대학교 안경광학과)
• 고나영(대구가톨릭대학교 안경광학과)
• 우철민(대구가톨릭대학교 안경광학과)
• 허성인(대구가톨릭대학교 안경광학과)
• 이현미(대구가톨릭대학교 안경광학과)
