논문 상세보기
pp.611-618

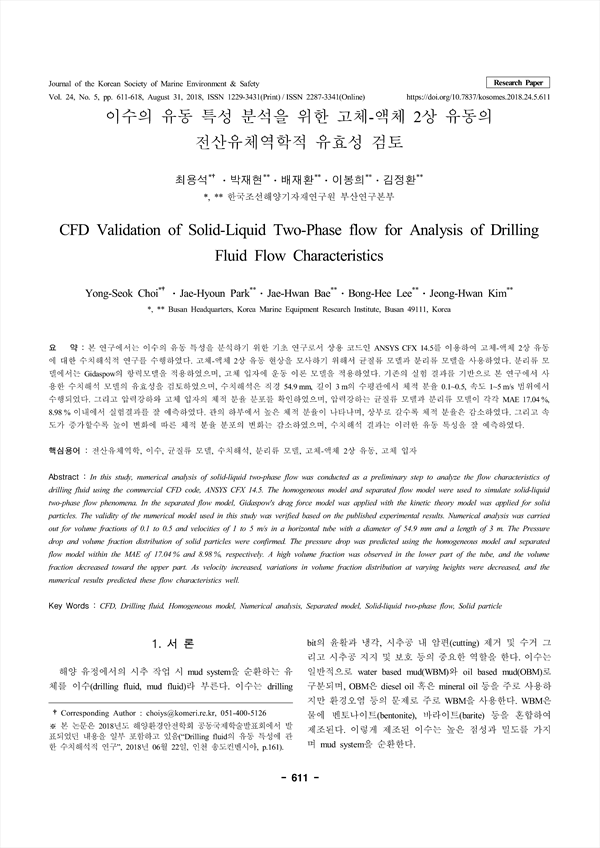

본 연구에서는 이수의 유동 특성을 분석하기 위한 기초 연구로서 상용 코드인 ANSYS CFX 14.5를 이용하여 고체-액체 2상 유동 에 대한 수치해석적 연구를 수행하였다. 고체-액체 2상 유동 현상을 모사하기 위해서 균질류 모델과 분리류 모델을 사용하였다. 분리류 모델에서는 Gidaspow의 항력모델을 적용하였으며, 고체 입자에 운동 이론 모델을 적용하였다. 기존의 실험 결과를 기반으로 본 연구에서 사용한 수치해석 모델의 유효성을 검토하였으며, 수치해석은 직경 54.9 mm, 길이 3 m의 수평관에서 체적 분율 0.1~0.5, 속도 1~5 m/s 범위에서 수행되었다. 그리고 압력강하와 고체 입자의 체적 분율 분포를 확인하였으며, 압력강하는 균질류 모델과 분리류 모델이 각각 MAE 17.04%, 8.98 % 이내에서 실험결과를 잘 예측하였다. 관의 하부에서 높은 체적 분율이 나타나며, 상부로 갈수록 체적 분율은 감소하였다. 그리고 속도가 증가할수록 높이 변화에 따른 체적 분율 분포의 변화는 감소하였으며, 수치해석 결과는 이러한 유동 특성을 잘 예측하였다.
In this study, numerical analysis of solid-liquid two-phase flow was conducted as a preliminary step to analyze the flow characteristics of drilling fluid using the commercial CFD code, ANSYS CFX 14.5. The homogeneous model and separated flow model were used to simulate solid-liquid two-phase flow phenomena. In the separated flow model, Gidaspow's drag force model was applied with the kinetic theory model was applied for solid particles. The validity of the numerical model used in this study was verified based on the published experimental results. Numerical analysis was carried out for volume fractions of 0.1 to 0.5 and velocities of 1 to 5 m/s in a horizontal tube with a diameter of 54.9 mm and a length of 3 m. The Pressure drop and volume fraction distribution of solid particles were confirmed. The pressure drop was predicted using the homogeneous model and separated flow model within the MAE of 17.04 % and 8.98 %, respectively. A high volume fraction was observed in the lower part of the tube, and the volume fraction decreased toward the upper part. As velocity increased, variations in volume fraction distribution at varying heights were decreased, and the numerical results predicted these flow characteristics well.
Abstract
1. 서 론
2. 수치해석
2.1 균질류 모델(Homogeneous model)
2.2 분리류 모델(Separated model)
2.3 해석 조건
3. 결과 및 고찰
3.1 압력강하
3.2 고체 입자의 체적 분율 분포
4. 결 론
References
