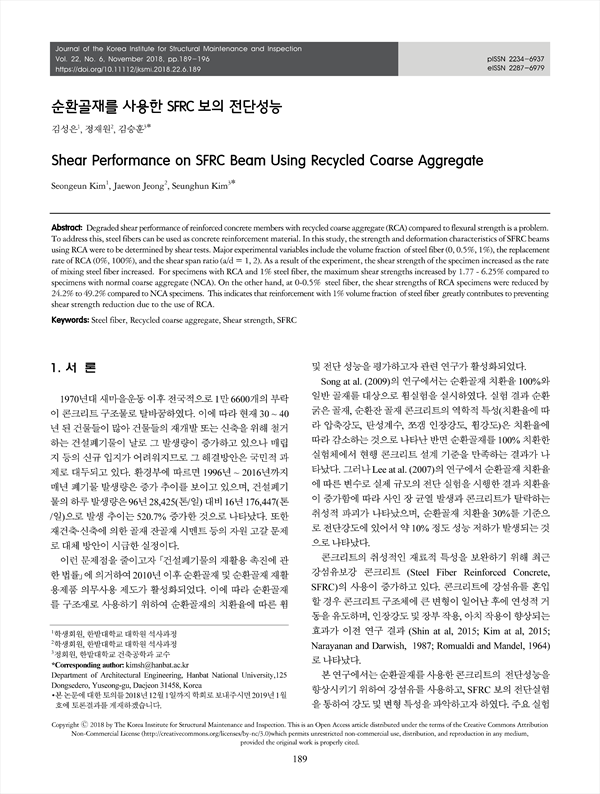

순환골재를 사용한 철근콘크리트 부재에서 휨강도에 비하여 전단성능 저하가 문제점으로 제기되고 있다. 이를 해결하기 위한 방법으로 강섬유를 콘크리트 보강재로 사용할 수 있다. 본 연구에서는 순환골재를 사용한 SFRC 보의 전단실험을 통하여 강도 및 변형 특성을 파악하고자 하였다. 주요 실험변수는 강섬유 혼입률(0, 0.5%, 1%), 순환골재 치환율(0%, 100%), 전단경간비(a/d = 1, 2) 등이다. 실험결과 실험에 의한 전단강도는 강섬유의 혼입률이 증가할수록 전단경간비가 작아질수록 증가하였다. 강섬유 1% 혼입한 순환골재의 경우 일반 골재에 비해 최대전단내력이 1.77~6.25% 증가한 반면에 강섬유 0∼0.5% 혼입한 실험체에서는 일반골재에 비해 순환골재가 24.2%∼49.2%의 전단강도가 저하되었다. 이를 볼 때 1% 강섬유 보강에 의하여 순환골재 사용에 따른 강도 저하를 방지하는데 크게 기여하는 것을 알 수 있다.

Degraded shear performance of reinforced concrete members with recycled coarse aggregate (RCA) compared to flexural strength is a problem. To address this, steel fibers can be used as concrete reinforcement material. In this study, the strength and deformation characteristics of SFRC beams using RCA were to be determined by shear tests. Major experimental variables include the volume fraction of steel fiber (0, 0.5%, 1%), the replacement rate of RCA (0%, 100%), and the shear span ratio (a/d = 1, 2). As a result of the experiment, the shear strength of the specimen increased as the rate of mixing steel fiber increased. For specimens with RCA and 1% steel fiber, the maximum shear strengths increased by 1.77 - 6.25% compared to specimens with normal coarse aggregate (NCA). On the other hand, at 0-0.5% steel fiber, the shear strengths of RCA specimens were reduced by 24.2% to 49.2% compared to NCA specimens. This indicates that reinforcement with 1% volume fraction of steel fiber greatly contributes to preventing shear strength reduction due to the use of RCA.

Abstract
 1. 서 론
 2. 기존 연구 및 기준식 고찰
  2.1 순환골재 및 SFRC 관련 전단성능 연구 고찰
  2.2 기준식 고찰
 3.전단 실험
  3.1 실험체 계획
  3.2 실험 재료
  3.3 실험체 설치 및 가력
 4. 실험결과 및 분석
  4.1 재료시험 및 결과
  4.2 최종 파괴시 균열양상
  4.3 하중-변위곡선 및 전단강도
  4.4 하중-변형률 곡선 비교
  4.5 기준식과의 비교
 5. 결 론
 References
 요 지

• 김성은(한밭대학교 대학원) | Seongeun Kim
• 정재원(한밭대학교 대학원) | Jaewon Jeong
• 김승훈(한밭대학교 건축공학과) | Seunghun Kim Corresponding author
