두 품종(새쌀보리, 흰찰쌀보리)의 보리에 증류수를 가수한 후 40℃의 오븐에서 함수율 9.51-29.13%,db 사이의 구간에서 5수준의 함수율이 되게 건조하여 방습시료를 조제한 다음 5수준(5, 15, 25, 35, 45℃)의 온도에서 평형상대습도를 측정하였다. 농산물의 평형함수율/평형상대습도 예측에 많이 쓰이고 있는 modified Henderson 모델, modified Chung-Pfost 모델, modified Halsey 모델, modified Oswin 모델, modified GAP 모델에 대해 비선형 회귀분석을 통하여 실험상수를 구하고, 결정계수와 F값 및 평균상대오차율을 기준으로 하여 보리의 평형함수율/평형상대습도 예측모델로서의 적합성을 검정한 결과는 다음과 같다.
두 품종의 보리 모두 온도가 낮을수록 그리고 함수율이 낮을수록 평형상대습도가 낮게 나타나고, 온도가 낮고 상대습도가 높을수록 평형함수율이 높은 값을 나타내었으며, 상대습도의 증가에 따른 함수율의 증가는 선형적이 아니고 높은 상대습도에서 급등하였다. 상대습도가 80% 이상으로 높거나 23.47%,db 이상의 고 함수율을 갖는 시료에서는 온도에 따른 평형상대습도 값의 차이가 거의 없다. 온도 5-45℃ 사이의 동일 온도에서 두 품종 간에는 각 함수율 수준에서 평형상대습도의 차이는 없다. 새쌀보리와 흰찰쌀보리의 평형함수율/평형상대습도의 예측에는 본 실험에서 선정 분석한 5개의 모델 모두 사용 가능하나, modified Halsey 모델이 가장 적합하였다.

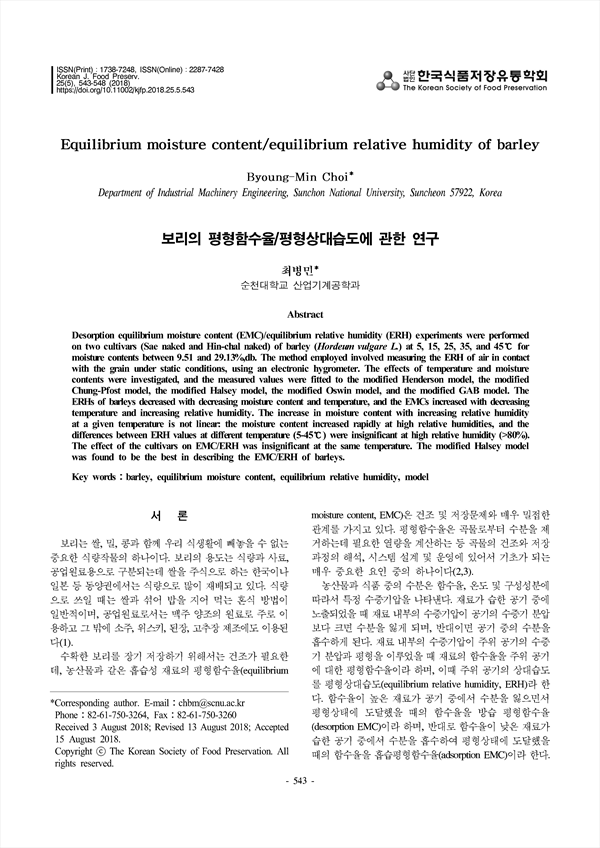

Desorption equilibrium moisture content (EMC)/equilibrium relative humidity (ERH) experiments were performed on two cultivars (Sae naked and Hin-chal naked) of barley (Hordeum vulgare L.) at 5, 15, 25, 35, and 45℃ for moisture contents between 9.51 and 29.13%,db. The method employed involved measuring the ERH of air in contact with the grain under static conditions, using an electronic hygrometer. The effects of temperature and moisture contents were investigated, and the measured values were fitted to the modified Henderson model, the modified Chung-Pfost model, the modified Halsey model, the modified Oswin model, and the modified GAB model. The ERHs of barleys decreased with decreasing moisture content and temperature, and the EMCs increased with decreasing temperature and increasing relative humidity. The increase in moisture content with increasing relative humidity at a given temperature is not linear: the moisture content increased rapidly at high relative humidities, and the differences between ERH values at different temperature (5-45℃) were insignificant at high relative humidity (>80%). The effect of the cultivars on EMC/ERH was insignificant at the same temperature. The modified Halsey model was found to be the best in describing the EMC/ERH of barleys.

Abstract
서론
재료 및 방법
결과 및 고찰
요약
References

• Byoung-Min Choi(Department of Industrial Machinery Engineering, Sunchon National University) | 최병민 Corresponding author
