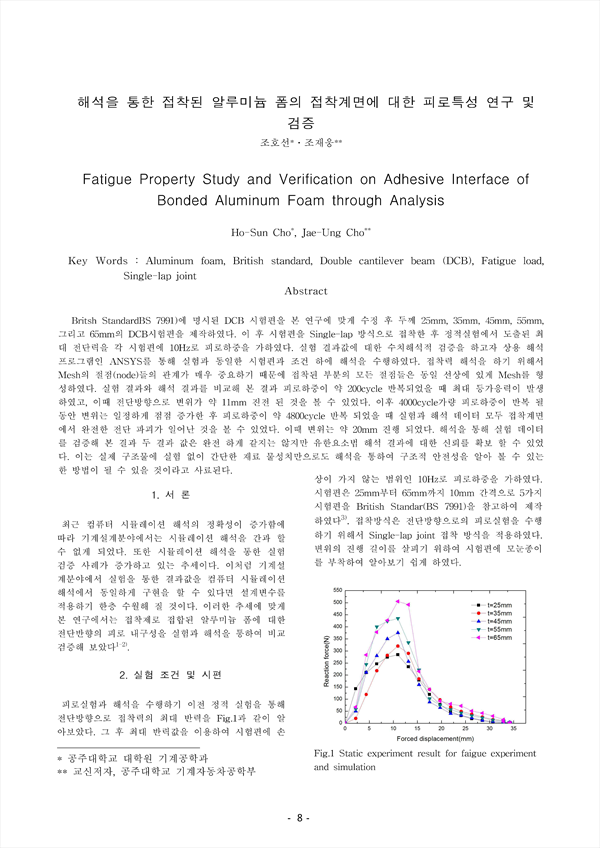

Britsh StandardBS 7991)에 명시된 DCB 시험편을 본 연구에 맞게 수정 후 두께 25mm, 35mm, 45mm, 55mm, 그리고 65mm의 DCB시험편을 제작하였다. 이 후 시험편을 Single-lap 방식으로 접착한 후 정적실험에서 도출된 최대 전단력을 각 시험편에 10Hz로 피로하중을 가하였다. 실험 결과값에 대한 수치해석적 검증을 하고자 상용 해석 프로그램인 ANSYS를 통해 실험과 동일한 시험편과 조건 하에 해석을 수행하였다. 접착력 해석을 하기 위해서 Mesh의 절점(node)들의 관계가 매우 중요하기 때문에 접착된 부분의 모든 절점들은 동일 선상에 있게 Mesh를 형성하였다. 실험 결과와 해석 결과를 비교해 본 결과 피로하중이 약 200cycle 반복되었을 때 최대 등가응력이 발생 하였고, 이때 전단방향으로 변위가 약 11mm 진전 된 것을 볼 수 있었다. 이후 4000cycle가량 피로하중이 반복 될 동안 변위는 일정하게 점점 증가한 후 피로하중이 약 4800cycle 반복 되었을 때 실험과 해석 데이터 모두 접착계면에서 완전한 전단 파괴가 일어난 것을 볼 수 있었다. 이때 변위는 약 20mm 진행 되었다. 해석을 통해 실험 데이터를 검증해 본 결과 두 결과 값은 완전 하게 같지는 않지만 유한요소법 해석 결과에 대한 신뢰를 확보 할 수 있었다. 이는 실제 구조물에 실험 없이 간단한 재료 물성치만으로도 해석을 통하여 구조적 안전성을 알아 볼 수 있는 한 방법이 될 수 있을 것이라고 사료된다.

Abstract
 1. 서론
 2. 실험 조건 및 시편
 3. 해석 조건
 4. 실험과 해석 비교
 5. 결론
 참고문헌

• 조호선(공주대학교 대학원 기계공학과) | Ho-Sun Cho
• 조재웅(공주대학교 기계자동차공학부) | Jae-Ung Cho 교신저자
