목적 : 온도가 변색렌즈의 성능에 미치는 영향이 있는지 확인하여 변색렌즈 공급자와 수요자를 위한 기초 자료를 제시하고자 한다.
방법 : 굴절률 1.56과 1.60의 변색렌즈 12종을 대상으로 하였다. 온도 조절 유지 장치를 이용하여 20ﾟC, 30ﾟC, 40ﾟC, 50ﾟC 온도에서 1분에서 5분간 자외선을 조사한 후 농도를 측정하였다. 농도 분석은 변색과정을 카메라를 이용하여 동영상으로 촬영한 후 포토샵 프로그램(Adobe Photoshop CS5)을 이용하여 중앙부분의 명도를 측정하였다.
결과 : 20ﾟC 환경에서 1분간 자외선을 조사한 결과 69%, 76%(2분), 78%(3분), 78%(4분), 79%(5분)로 나타났고, 50ﾟC에서 1분간 자외선을 조사한 결과 44%, 46%(2분), 46%(3분), 48%(4분), 50%(5분)로 나타났다. 1.56은 20ﾟC 환경에서 1분간 자외선을 조사한 결과 73%, 81%(2분), 84%(3분), 84%(4분), 85%(5분)로 나타나 온도 20ﾟC에서 가장 농도가 높게 나타났고, 온도 50ﾟC에서 41%(1분), 43%(2분), 43%(3분), 44%(44분), 47%(5분)로 나타났다. 1.60 은 20ﾟC에서 1분간 자외선을 조사한 결과 79%, 84%(2분), 85%(3분), 85%(4분), 85%(5분%)로 역시 온도 20ﾟC 에서 가장 높게 나타났고, 온도 50ﾟC에서 41%(1분), 41%(2분), 43%(3분), 43%(4분), 45%(5분)로 나타났다. 20ﾟC 환경에서 코팅방식으로 제조된 변색렌즈는 79%의 농도를 보였고, 모노머방식은 76%의 농도를 보였다. 30ﾟC에서 코팅방식은 74%, 모노머 방식은 72%, 40ﾟC에서 코팅방식은 68%, 모노머방식은 66%, 40ﾟC에서 코팅방식은 68%, 모노머방식은 66%, 50ﾟC에서 코팅방식은 52%, 모노머방식은 48%의 농도를 보였다.
결론 : 동일한 시간 동안 자외선을 조사했을 때 온도가 증가할수록 변색의 농도는 감소하고, 1.56과 1.60 굴절률 모두에서 20ﾟC로부터 온도가 증가할수록 변색 농도가 감소하며, 모노머방식으로 제조된 변색렌즈보다 코팅방식으로 제조된 변색렌즈가 동일한 온도에서 더욱 진하게 변하는 것을 알 수 있었다.

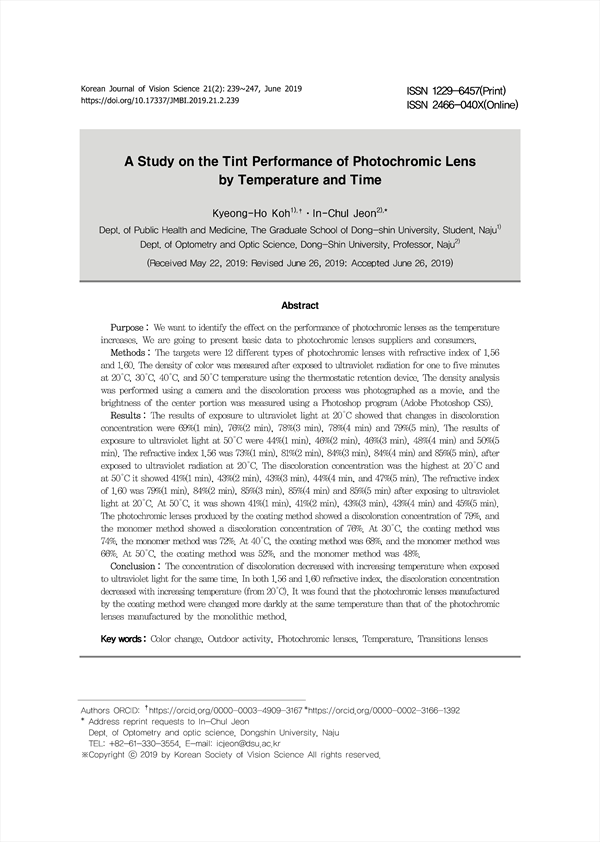

Purpose : We want to identify the effect on the performance of photochromic lenses as the temperature increases. We are going to present basic data to photochromic lenses suppliers and consumers.
Methods : The targets were 12 different types of photochromic lenses with refractive index of 1.56 and 1.60. The density of color was measured after exposed to ultraviolet radiation for one to five minutes at 20ﾟC, 30ﾟC, 40ﾟC, and 50ﾟC temperature using the thermostatic retention device. The density analysis was performed using a camera and the discoloration process was photographed as a movie, and the brightness of the center portion was measured using a Photoshop program (Adobe Photoshop CS5).
Results : The results of exposure to ultraviolet light at 20ﾟC showed that changes in discoloration concentration were 69%(1 min), 76%(2 min), 78%(3 min), 78%(4 min) and 79%(5 min). The results of exposure to ultraviolet light at 50ﾟC were 44%(1 min), 46%(2 min), 46%(3 min), 48%(4 min) and 50%(5 min). The refractive index 1.56 was 73%(1 min), 81%(2 min), 84%(3 min), 84%(4 min) and 85%(5 min), after exposed to ultraviolet radiation at 20ﾟC. The discoloration concentration was the highest at 20ﾟC and at 50ﾟC it showed 41%(1 min), 43%(2 min), 43%(3 min), 44%(4 min, and 47%(5 min). The refractive index of 1.60 was 79%(1 min), 84%(2 min), 85%(3 min), 85%(4 min) and 85%(5 min) after exposing to ultraviolet light at 20ﾟC. At 50ﾟC, it was shown 41%(1 min), 41%(2 min), 43%(3 min), 43%(4 min) and 45%(5 min). The photochromic lenses produced by the coating method showed a discoloration concentration of 79%, and the monomer method showed a discoloration concentration of 76%. At 30ﾟC, the coating method was 74%, the monomer method was 72%. At 40ﾟC, the coating method was 68%, and the monomer method was 66%. At 50ﾟC, the coating method was 52%, and the monomer method was 48%. Conclusion : The concentration of discoloration decreased with increasing temperature when exposed to ultraviolet light for the same time. In both 1.56 and 1.60 refractive index, the discoloration concentration decreased with increasing temperature (from 20ﾟC). It was found that the photochromic lenses manufactured by the coating method were changed more darkly at the same temperature than that of the photochromic lenses manufactured by the monolithic method.

Abstract
 Ⅰ. 서 론
 Ⅱ. 재료 및 방법
  1. 연구대상
  2. 연구방법
  3. 통계분석
 Ⅲ. 결 과
  1. 온도 변화와 자외선 노출시간에 따른 변색렌즈 농도
  2. 온도변화와 굴절률에 따른 변색렌즈의 농도
  3. 변색 제작방식에 따른 변색렌즈 농도
 Ⅳ. 고찰 및 결론
 References
 요 약

• Kyeong-Ho Koh(동신대학교 일반대학원 보건의료학과) | 고경호
• In-Chul Jeon(동신대학교 안경광학과) | 전인철
