논문 상세보기

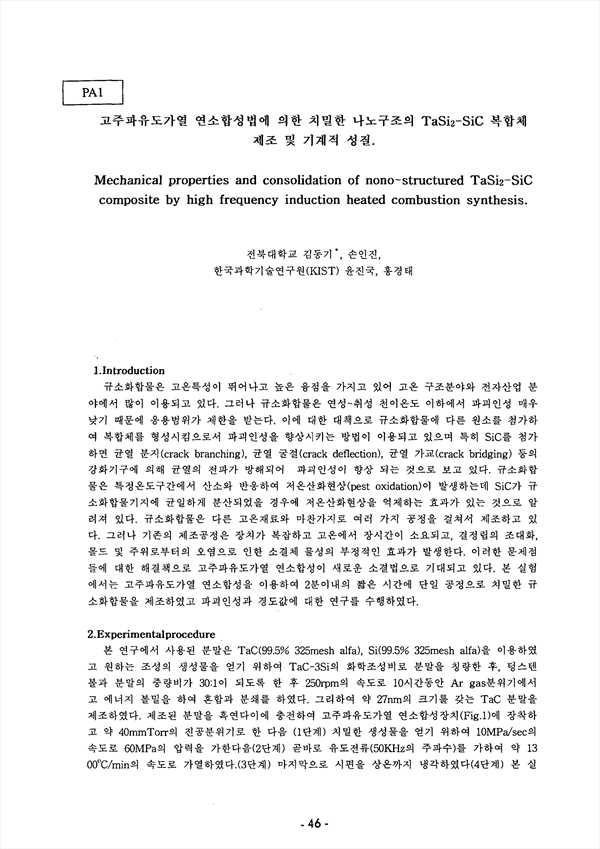

한국분말야금학회 2006년도 춘계학술대회논문집 (2006.04)
pp.46-47
pp.46-47
한국분말재료학회(구 한국분말야금학회)
(Korean Powder Metallurgy Institute)
초록
고주파유도가열 연소합성법으로 60MPa의 기계적 압력과 고주파유도가열 장치의 총용량 (15KW)의 90%의 출력을 가해 75초의 짧은 시간에 97%이상의 상대밀도를 갖는 복합체를 제조하였으며, 제조된 시편의 미세조직 사진으로부터 선형분석법으로 측정한 의 평균 결정립크기는 각각 250nm 과 60nm 이었다. 또한 제조된 시편을 연마하여 비커스 경도계를 이용하여 기계적 특성평가를 한 결과 경도 와 파괴인성은 각각 와 이었다.
저자
