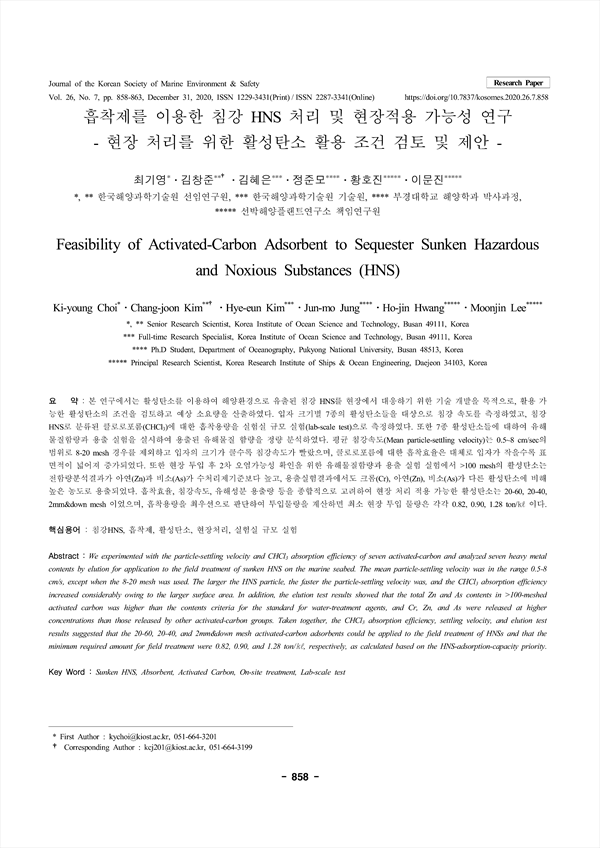

본 연구에서는 활성탄소를 이용하여 해양환경으로 유출된 침강 HNS를 현장에서 대응하기 위한 기술 개발을 목적으로, 활용 가능한 활성탄소의 조건을 검토하고 예상 소요량을 산출하였다. 입자 크기별 7종의 활성탄소들을 대상으로 침강 속도를 측정하였고, 침강 HNS로 분류된 클로로포름(CHCl3)에 대한 흡착용량을 실험실 규모 실험(lab-scale test)으로 측정하였다. 또한 7종 활성탄소들에 대하여 유해 물질함량과 용출 실험을 실시하여 용출된 유해물질 함량을 정량 분석하였다. 평균 침강속도(Mean particle-settling velocity)는 0.5~8 cm/sec의 범위로 8-20 mesh 경우를 제외하고 입자의 크기가 클수록 침강속도가 빨랐으며, 클로로포름에 대한 흡착효율은 대체로 입자가 작을수록 표면적이 넓어져 증가되었다. 또한 현장 투입 후 2차 오염가능성 확인을 위한 유해물질함량과 용출 실험 실험에서 >100 mesh의 활성탄소는 전함량분석결과가 아연(Zn)과 비소(As)가 수처리제기준보다 높고, 용출실험결과에서도 크롬(Cr), 아연(Zn), 비소(As)가 다른 활성탄소에 비해 높은 농도로 용출되었다. 흡착효율, 침강속도, 유해성분 용출량 등을 종합적으로 고려하여 현장 처리 적용 가능한 활성탄소는 20-60, 20-40, 2mm&down mesh 이었으며, 흡착용량을 최우선으로 판단하여 투입물량을 계산하면 최소 현장 투입 물량은 각각 0.82, 0.90, 1.28 ton/㎘ 이다.

We experimented with the particle-settling velocity and CHCl3 absorption efficiency of seven activated-carbon and analyzed seven heavy metal contents by elution for application to the field treatment of sunken HNS on the marine seabed. The mean particle-settling velocity was in the range 0.5-8 cm/s, except when the 8-20 mesh was used. The larger the HNS particle, the faster the particle-settling velocity was, and the CHCl3 absorption efficiency increased considerably owing to the larger surface area. In addition, the elution test results showed that the total Zn and As contents in >100-meshed activated carbon was higher than the contents criteria for the standard for water-treatment agents, and Cr, Zn, and As were released at higher concentrations than those released by other activated-carbon groups. Taken together, the CHCl3 absorption efficiency, settling velocity, and elution test results suggested that the 20-60, 20-40, and 2mm&down mesh activated-carbon adsorbents could be applied to the field treatment of HNSs and that the minimum required amount for field treatment were 0.82, 0.90, and 1.28 ton/㎘, respectively, as calculated based on the HNS-adsorption-capacity priority.

요 약
Abstract
1. 서 론
2. 실험재료 및 방법
    2.1 실험재료
    2.2 실험방법
3. 실험결과 및 고찰
    3.1 7종 활성탄소의 침강속도 및 침강용량
    3.2 현장 적용 가능한 활성탄소 선정
4. 결 론
References

• 최기영(한국해양과학기술원) | Ki-young Choi (Korea Institute of Ocean Science and Technology)
• 김창준(한국해양과학기술원) | Chang-joon Kim (Korea Institute of Ocean Science and Technology) Corresponding Author
• 김혜은(한국해양과학기술원) | Hye-eun Kim (Korea Institute of Ocean Science and Technology)
• 정준모(부경대학교 해양학과) | Jun-mo Jung (Department of Oceanography, Pukyong National University)
• 황호진(선박해양플랜트연구소) | Ho-jin Hwang (Korea Research Institute of Ships & Ocean Engineering)
• 이문진(선박해양플랜트연구소) | Moonjin Lee (Korea Research Institute of Ships & Ocean Engineering)
