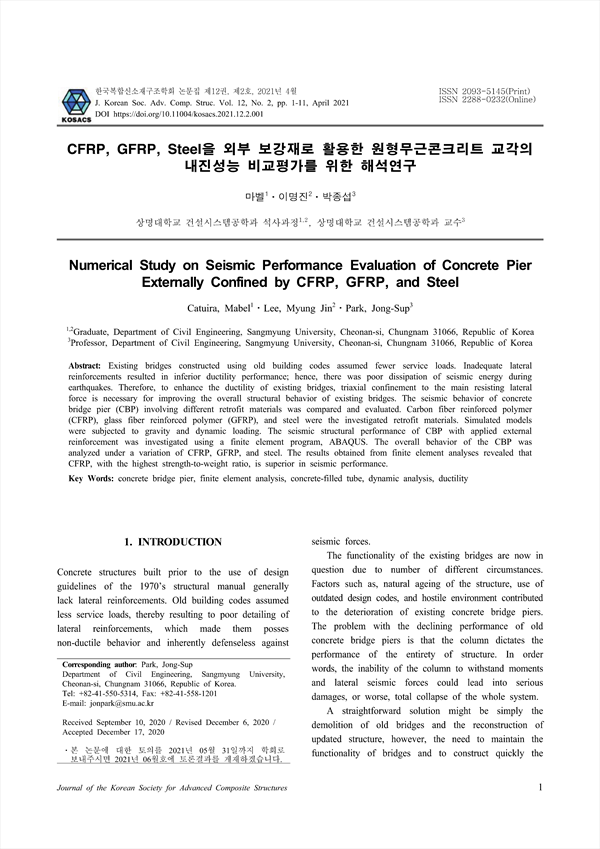

CFRP, GFRP, Steel을 외부 보강재로 활용한 원형무근콘크리트 교각의 내진성능 비교평가를 위한 해석연구 KCI 등재

Numerical Study on Seismic Performance Evaluation of Concrete Pier Externally Confined by CFRP, GFRP, and Steel

  • 언어ENG
  • URLhttps://db.koreascholar.com/Article/Detail/406726
구독 기관 인증 시 무료 이용이 가능합니다. 4,200원
복합신소재구조학회 논문집 (Journal of the Korean Society for Advanced Composite Structures)
한국복합신소재구조학회 (Korean Society for Advanced Composite Structures)
초록

내진설계규정이 정립되기 전에 시공된 콘크리트 교각의 경우 횡철근을 겹침이음하거나 최소한의 배근으로 최적화를 유도하였다. 따라서 지진하중 발생 시 지진에너지를 소산할 수 있는 에너지 감쇠의 효과가 기존 교각들에는 미흡한 실정이다. 본 논문은 반복하중을 받는 원형콘크리트 교각 외부에 강판, GFRP, CFRP 보강을 적용한 경우, 교각의 지진대응 성능 향상도를 정량적으로 평가하였다. 범용유한요소해석프로그램인 ABAQUS의 다양한 3차원 요소를 적용하여 교각 구조물을 모델링하였으며,하중은 교각 상부에 횡방향 동적하중과 교각 전체 자중이 고려되었다. 하중-변위 곡선, 응력-변형률 곡선, 연성도, 에너지 흡수 능력(연성도), 손상도를 고려하여 보강에 따른 교각의 내진성능 향상도를 비교분석하였다. 비보강 콘크리트 교각의 경우 연성도는 78%로 취성파괴 구조물이었으나, 강판보강의 경우 91.0%, GFRP보강의 경우 91.9%, CFRP보강의 경우 92.0%이다. 세 가지 보강의 종류를 비교한 결과 강도, 연성도, 손상도 모두에 있어서 CFRP보강의 경우가 가장 큰 증진 효과를 보이고 있다.

Existing bridges constructed using old building codes assumed fewer service loads. Inadequate lateral reinforcements resulted in inferior ductility performance; hence, there was poor dissipation of seismic energy during earthquakes. Therefore, to enhance the ductility of existing bridges, triaxial confinement to the main resisting lateral force is necessary for improving the overall structural behavior of existing bridges. The seismic behavior of concrete bridge pier (CBP) involving different retrofit materials was compared and evaluated. Carbon fiber reinforced polymer (CFRP), glass fiber reinforced polymer (GFRP), and steel were the investigated retrofit materials. Simulated models were subjected to gravity and dynamic loading. The seismic structural performance of CBP with applied external reinforcement was investigated using a finite element program, ABAQUS. The overall behavior of the CBP was analyzed under a variation of CFRP, GFRP, and steel. The results obtained from finite element analyses revealed that CFRP, with the highest strength-to-weight ratio, is superior in seismic performance.

목차
1. INTRODUCTION
2. REVIEW OF RELATED STUDIES
    2.1 Confined Concrete Background
    2.2 Stress-state Mechanism of Confined Concrete
    2.3 Ductility
    2.4 Damage Index
3. FINITE ELEMENT MODELING
4. ANALYSIS RESULTS
    4.1 Stress-strain Results
    4.2 Load-deflection Hysteresis Curve
    4.3 Ductility
    4.4 Damage Index
    4.5 Summary of Seismic Performance Evaluation
5. CONCLUSION
REFERENCES
국문초록
저자
  • 마벨(상명대학교 건설시스템공학과) | Catuira Mabel (Department of Civil Engineering, Sangmyung University)
  • 이명진(상명대학교 건설시스템공학과) | Lee Myung Jin (Department of Civil Engineering, Sangmyung University)
  • 박종섭(상명대학교 건설시스템공학과) | Park Jong-Sup (Department of Civil Engineering, Sangmyung University) Corresponding author
