논문 상세보기

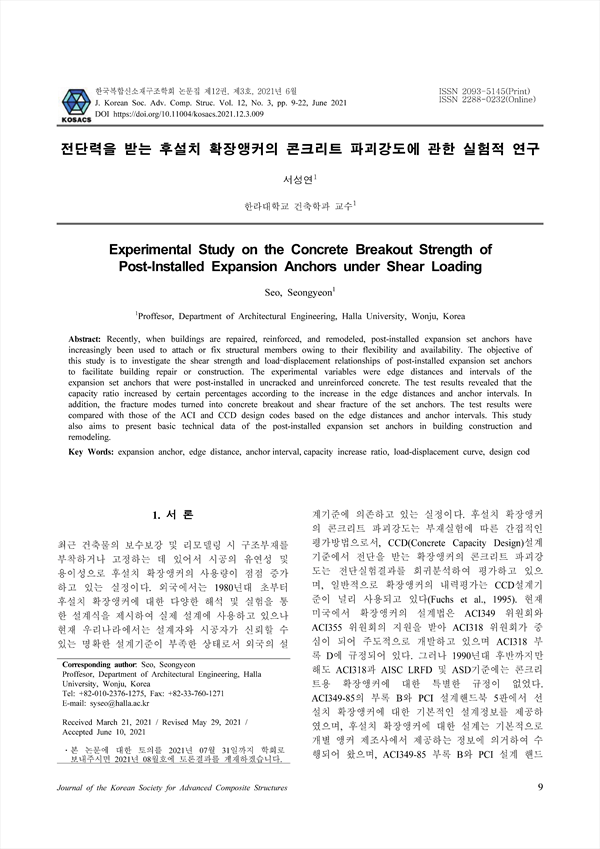

전단력을 받는 후설치 확장앵커의 콘크리트 파괴강도에 관한 실험적 연구 KCI 등재

Experimental Study on the Concrete Breakout Strength of Post-Installed Expansion Anchors under Shear Loading

  • 언어KOR
  • URLhttps://db.koreascholar.com/Article/Detail/408456
구독 기관 인증 시 무료 이용이 가능합니다. 4,600원
복합신소재구조학회 논문집 (Journal of the Korean Society for Advanced Composite Structures)
한국복합신소재구조학회 (Korean Society for Advanced Composite Structures)
초록

최근 건축물의 보수보강 및 리모델링 시 구조부재를 부착하거나 고정하는 데 있어서 시공의 유연성 및 용이성으로 후설치 확장앵커의 사용량이 점점 증가하고 있는 실정이다. 본 연구에서는 현장에서 비교적 용이하게 시공할 수 있는 후설치 확장앵커를 대상으로 비균열 무근콘크리트에 매입한 확장앵커의 연단거리 및 앵커간격를 변수로 한 전단실험을 통하여 확장앵 커의 전단내력과 하중-변위관계를 분석하였다. 실험결과 연단거리 및 앵커간격에 비례하여 일정비율로 전단내력이 상승하였으며, 파괴모드는 강재앵커 파괴 및 콘크리트 파괴로 각각 나타났다. 그리고 실험결과를 ACI318-19 및 CCD설계기준과 비교분석 하였으며, 향후 보다 합리적인 후설치 확장앵커의 최적설계를 위한 기초자료를 제시하고자 한다.

Recently, when buildings are repaired, reinforced, and remodeled, post-installed expansion set anchors have increasingly been used to attach or fix structural members owing to their flexibility and availability. The objective of this study is to investigate the shear strength and load–displacement relationships of post-installed expansion set anchors to facilitate building repair or construction. The experimental variables were edge distances and intervals of the expansion set anchors that were post-installed in uncracked and unreinforced concrete. The test results revealed that the capacity ratio increased by certain percentages according to the increase in the edge distances and anchor intervals. In addition, the fracture modes turned into concrete breakout and shear fracture of the set anchors. The test results were compared with those of the ACI and CCD design codes based on the edge distances and anchor intervals. This study also aims to present basic technical data of the post-installed expansion set anchors in building construction and remodeling.

목차
Abstract
1. 서 론
2. 확장앵커
    2.1 확장앵커의 메커니즘
    2.2 콘크리트 파괴모드
3. 실험계획 및 방법
    3.1 실험계획
    3.2 실험방법
4. 실험결과 및 분석
    4.1 콘크리트 압축강도
    4.2 전단실험결과
    4.3 하중-변위선도
    4.4 파괴형상
5. 확장앵커의 설계기준
    5.1 CCD설계기준
    5.2 ACI318-19 설계기준
6. 실험결과 및 분석
    6.1 연단거리에 따른 전단내력
    6.2 연단거리에 따른 무차원 콘크리트 파괴강도의 실험값과 기준과의 비교분석
    6.3 앵커간격에 따른 무차원 콘크리트 파괴강도의 실험값과 기준과의 비교분석
    6.4 확장앵커의 전단강도
7. 결 론
REFERENCES
국문초록
저자
  • 서성연(한라대학교 건축학과) | Seo Seongyeon (Department of Architectural Engineering, Halla University) Corresponding author
