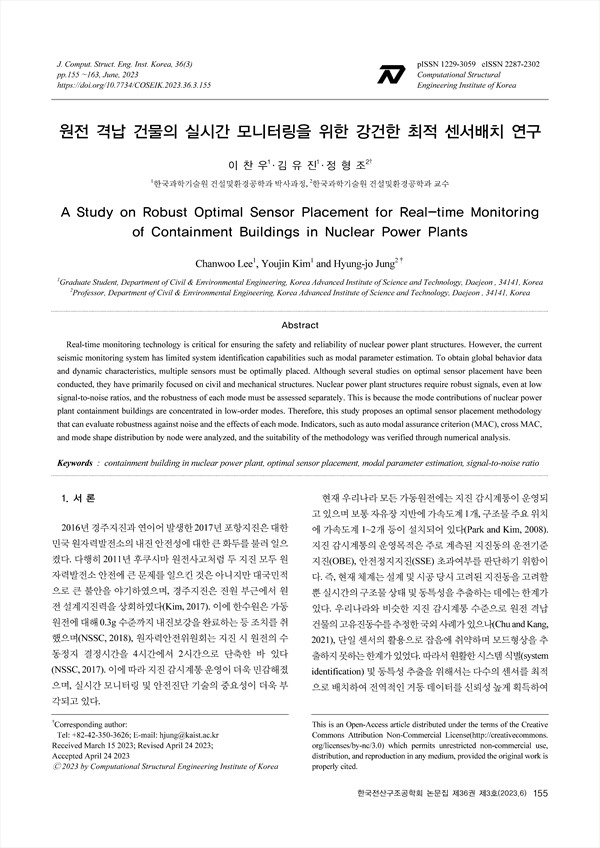

원전 격납 건물의 실시간 모니터링을 위한 강건한 최적 센서배치 연구 KCI 등재

A Study on Robust Optimal Sensor Placement for Real-time Monitoring of Containment Buildings in Nuclear Power Plants

  • 언어KOR
  • URLhttps://db.koreascholar.com/Article/Detail/424591
구독 기관 인증 시 무료 이용이 가능합니다. 4,000원
한국전산구조공학회 논문집 (Journal of the Computational Structural Engineering Institute of Korea)
한국전산구조공학회 (Computational Structural Engineering Institute of Korea)
초록

Real-time monitoring technology is critical for ensuring the safety and reliability of nuclear power plant structures. However, the current seismic monitoring system has limited system identification capabilities such as modal parameter estimation. To obtain global behavior data and dynamic characteristics, multiple sensors must be optimally placed. Although several studies on optimal sensor placement have been conducted, they have primarily focused on civil and mechanical structures. Nuclear power plant structures require robust signals, even at low signal-to-noise ratios, and the robustness of each mode must be assessed separately. This is because the mode contributions of nuclear power plant containment buildings are concentrated in low-order modes. Therefore, this study proposes an optimal sensor placement methodology that can evaluate robustness against noise and the effects of each mode. Indicators, such as auto modal assurance criterion (MAC), cross MAC, and mode shape distribution by node were analyzed, and the suitability of the methodology was verified through numerical analysis.

원전 구조물의 실시간 모니터링 기술이 요구되고 있지만, 현재 운영 중인 지진 감시계통으로는 동특성 추출 등 시스템 식별이 제한 된다. 전역적인 거동 데이터 및 동특성 추출을 위해서는 다수의 센서를 최적 배치하여야 한다. 최적 센서배치 연구는 많이 진행되어 왔 지만 주로 토목, 기계 구조물이 대상이었으며 원전 구조물 대상으로 수행된 연구는 없었다. 원전 구조물은 미미한 신호대잡음비에도 강건한 신호를 획득하여야 하며, 모드 기여도가 저차 모드에 집중되어 있어 모드별 잡음 영향을 고려해야 하는 등 구조물 특성을 고려 해야 한다. 이에 본 연구에서는 잡음에 대한 강건도와 모드별 영향을 평가할 수 있는 최적 센서배치 방법론을 제시하였다. 활용한 지표 로서 auto MAC(Modal Assurance Criterion), cross MAC, 노드별 모드형상 분포를 분석하였으며, 잡음에 대한 강건도 평가의 적합성을 수치해석으로 검증하였다.

목차
1. 서 론
2. 잡음을 고려한 강건한 최적 센서배치
    2.1 센서 수에 따른 최적 센서배치
    2.2 SNR과 모드별 잡음 영향을 고려한 최적 센서배치
3. 수치해석 결과 및 분석
    3.1 입력 지진동
    3.2 원전 격납 건물 해석모델
    3.3 잡음을 고려한 강건한 최적 센서배치
4. 요약 및 결론
감사의 글
저자
  • 이찬우(한국과학기술원 건설및환경공학과 박사과정) | Chanwoo Lee (Graduate Student, Department of Civil & Environmental Engineering, Korea Advanced Institute of Science and Technology, Daejeon , 34141, Korea)
  • 김유진(한국과학기술원 건설및환경공학과 박사과정) | Youjin Kim (Graduate Student, Department of Civil & Environmental Engineering, Korea Advanced Institute of Science and Technology, Daejeon , 34141, Korea)
  • 정형조(한국과학기술원 건설및환경공학과 교수) | Hyung-jo Jung (Professor, Department of Civil & Environmental Engineering, Korea Advanced Institute of Science and Technology, Daejeon , 34141, Korea) Corresponding author
