논문 상세보기
pp.204-208

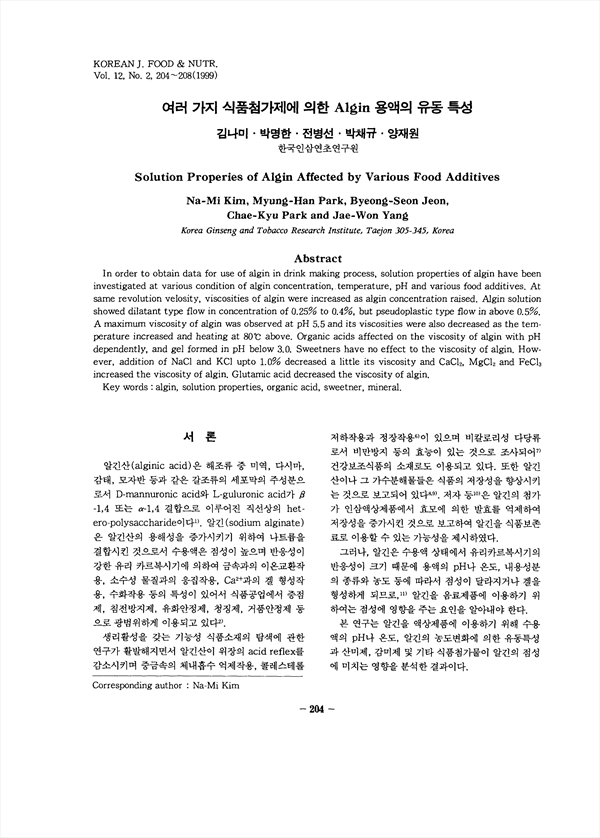

알긴을 액상제품에 이용하기 위하여 algin의 농도와 수용액의 pH, 온도 변화에 의한 algin의 유동특성과 산미제, 감미제, 기타 첨가물이 algin의 점성에 미치는 영향을 조사하였다. 알긴 용액은 회전속도가 동일할 때는 농도가 높을수록 점도가 증가하였고 0.4% 농도까지는 dilatant형, 0.5% 이상에서는 pseudoplastic형 유체의 특성을 나타냈다. 알긴 용액의 pH가 5.5일 때 점도가 가장 높았고 pH 5.5 이하에서는 산성일수록 점도가 낮아졌으며, pH 7.0 이상에서는 점도의 변화가 없었다. 온도가 낮을수록 점도가 높았고, 가열함에 따라 용해시간이 단축되었으며 80℃이상의 가열에 의하여 점도가 다소 낮아졌다. 산미제에 의해 알긴의 점도는 pH 의존적으로 pH 3.2∼3.3에서 점도가 가장 낮았고 pH 3.0 이하에서는 gel이 형성되었다. 감미제는 알긴 용액의 점도에 영향을 주지 않았다. 무기염류 중 NaCl과 KCl은 점도를 감소시켰으며 MgCl_2와 CaCl_2는 점도를 증가시켰고, FeCl_3 첨가는 점도 증가효과가 커서 0.1% 첨가에 의햐여 gel이 형성되었다. 아미노산 중 glutamic acid는 1.0% 첨가 시에 점도 감소효과가 있었으며 다른 아미노산은 변화를 나타내지 않았다.
In order to obtain data for use of algin in drink making process, solution properties of algin have been investigated at various condition of algin concentration, temperature, pH and various food additives. At same revolution velosity, viscosities of algin were increased as algin concentration raised. Algin solution showed dilatant type flow in concentration of 0.25% to 0.4%, but pseudoplastic type flow in above 0.5%. A maximum viscosity of algin was observed at pH 5.5 ad its viscosities were also decreased as the temperature increased and heating at 80℃ above. Organic acids affected on the viscosity of algin with pH dependently, and gel formed in pH below 3.0. Sweetners have no effect to the viscosity of algin. However, addition of NaCl and KCl upto 1.0% decreased a little its viscosity and CaCl_2, MgCl_2 and FeCl_3 increased the viscosity of algin. Glutamic acid decreased the viscosity of algin.
