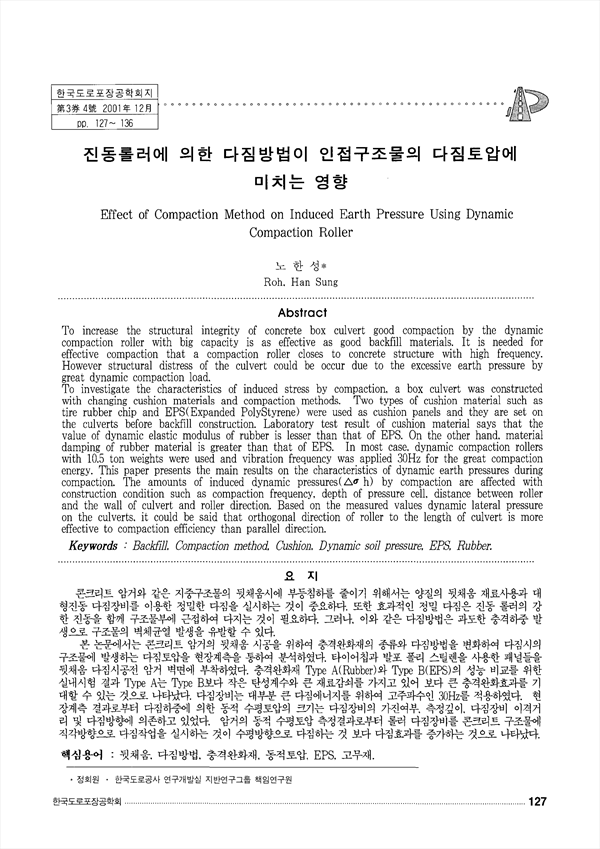

Effect of Compaction Method on Induced Earth Pressure Using Dynamic Compaction Roller
콘크리트 암거와 같은 지중구조물의 뒷채움시에 부등침하를 줄이기 위해서는 양질의 뒷채움 재료사용과 대형진동 다짐장비를 이용한 정밀한 다짐을 실시하는 것이 중요하다. 또한 효과적인 정밀 다짐은 진동 롤러의 강한 진동을 함께 구조물부에 근접하여 다지는 것이 필요하다. 그러나, 이와 같은 다짐방법은 과도한 충격하중 발생으로 구조물의 벽체균열 발생을 유발할 수 있다. 본 논문에서는 콘크리트 암거의 뒷채움 시공을 위하여 충격완화재의 종류와 다짐방법을 변화하여 다짐시의 구조물에 발생하는 다짐토압을 현장계측을 통하여 분석하였다. 타이어칩과 발포 폴리 스틸렌을 사용한 패널들을 뒷채움 다짐시공전 암거 벽면에 부착하였다. 충격완화재 Type A(Rubber)와 Type B(EPS)의 성능 비교를 위한 실내시험 결과 Type A는 Type B보다 작은 탄성계수와 큰 재료감쇠를 가지고 있어 보다 큰 충격완화효과를 기대할 수 있는 것으로 나타났다. 다짐장비는 대부분 큰 다짐에너지를 위하여 고주파수인 30Hz를 적용하였다. 현장계측 결과로부터 다짐하중에 의한 동적 수평토압의 크기는 다짐장비의 가진여부, 측정깊이, 다짐장비 이격거리 및 다짐방향에 의존하고 있었다. 암거의 동적 수평토압 측정결과로부터 롤러 다짐장비를 콘크리트 구조물에 직각방향으로 다짐작업을 실시하는 것이 수평방향으로 다짐하는 것 보다 다짐효과를 증가하는 것으로 나타났다.
To increase the structural integrity of concrete box culvert good compaction by the dynamic compaction roller with bi9 capacity is as effective as good backfill materials. It is needed for effective compaction that a compaction roller closes to concrete structure with high frequency. However structural distress of the culvert could be occur due to the excessive earth pressure by great dynamic compaction load. To investigate the characteristics of Induced stress by compaction, a box culvert was constructed with changing cushion materials and compaction methods. Two types of cushion material such as tire rubber chip and EPS(Expanded Polystyrene) were used as cushion panels and they are set on the culverts before backfill construction. Laboratory test result of cushion material says that the value of dynamic elastic modulus of rubber is lesser than that of EPS. On the other hand, material damping of rubber material is greater than that of EPS. In most case, dynamic compaction rollers with 10.5 ton weights were used and vibration frequency was applied 30Hz for the great compaction energy. This paper presents the main results on the characteristics of dynamic earth pressures during compaction. The amounts of induced dynamic pressures$(\Delta\sigma\;h)$ by compaction are affected with construction condition such as compaction frequency, depth of pressure cell, distance between roller and the wall of culvert and roller direction. Based on the measured values dynamic lateral pressure on the culverts, it could be said that orthogonal direction of roller to the length of culvert is more effective to compaction efficiency than parallel direction.
