논문 상세보기
pp.425-434

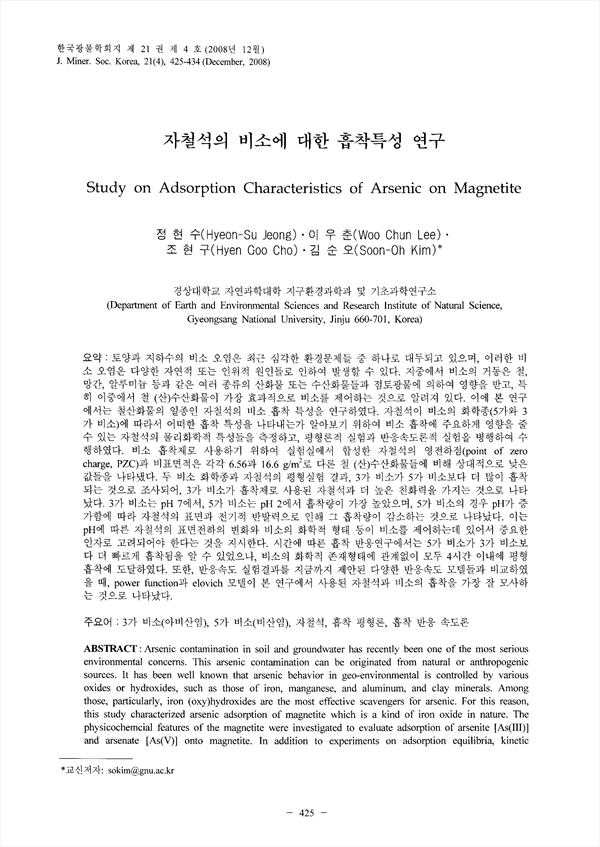

토양과 지하수의 비소 오염은 최근 심각한 환경문제들 중 하나로 대두되고 있으며, 이러한 비소 오염은 다양한 자연적 또는 인위적 원인들로 인하여 발생할 수 있다. 지중에서 비소의 거동은 철, 망간, 알루미늄 등과 같은 여러 종류의 산화물 또는 수산화물들과 점토광물에 의하여 영향을 받고, 특히 이중에서 철 (산)수산화물이 가장 효과적으로 비소를 제어하는 것으로 알려져 있다. 이에 본 연구에서는 철 산화물의 일종인 자철석의 비소 흡착 특성을 연구하였다. 자철석이 비소의 화학종(5가와 3가 비소)에 따라서 어떠한 흡착 특성을 나타내는가 알아보기 위하여 비소 흡착에 주요하게 영향을 줄 수 있는 자철석의 물리화학적 특성들을 측정하고, 평형론적 실험과 반응속도론적 실험을 병행하여 수행하였다. 비소 흡착제로 사용하기 위하여 실험실에서 합성한 자철석의 영전하점(point of zero charge, PZC)과 비표면적은 각각 6.56과 16.6 g/m2로 다른 철 (산)수산화물들에 비해 상대적으로 낮은 간들을 나타냈다. 두 비소 화학종과 자철석의 평형실험 결과, 3가 비소가 5가 비소보다 더 많이 흡착되는 것으로 조사되어, 3가 비소가 흡착제로 사용된 자철석과 더 높은 친화력을 가지는 것으로 나타났다. 3가 비소는 pH 7에서, 5가 비소는 pH 2에서 흡착량이 가장 높았으며, 5가 비소의 경우 pH가 증가함에 따라 자철석의 표면과 전기적 반발력으로 인해 그 흡착량이 감소하는 것으로 나타났다. 이는 pH에 따른 자철석의 표면전하의 변화와 비소의 화학적 형태 등이 비소를 제어하는데 있어서 중요한 인자로 고려되어야 한다는 것을 지시한다. 시간에 따른 흡착 반응연구에서는 5가 비소가 3가 비소보다 더 빠르게 흡착됨을 알 수 있었으나, 비소의 화학적 존재형태에 관계없이 모두 4시간 이내에 평형 흡착에 도달하였다. 또한, 반응속도 실험결과를 지금까지 제안된 다양한 반응속도 모델들과 비교하였을 때, power function과 elovich 모델이 본 연구에서 사용된 자철석과 비소의 흡착을 가장 잘 모사하는 것으로 나타났다.
Arsenic contamination in soil and groundwater has recently been one of the most serious environmental concerns. This arsenic contamination can be originated from natural or anthropogenic sources. It has been well known that arsenic behavior in geo-environmental is controlled by various oxides or hydroxides, such as those of iron, manganese, and aluminum, and clay minerals. Among those, particularly, iron (oxy)hydroxides are the most effective scavengers for arsenic. For this reason, this study characterized arsenic adsorption of magnetite which is a kind of iron oxide in nature. The physicochemcial features of the magnetite were investigated to evaluate adsorption of arsenite [As(III)] and arsenate [As(V)] onto magnetite. In addition to experiments on adsorption equilibria, kinetic experiments were also conducted. The point of zero charge (PZC) and specific surface area of the laboratory-synthesized magnetite used as an arsenic adsorbent were measured 6.56 and 16.6 g/m2, which values seem to be relatively smaller than those of the other iron (oxy)hydroxides. From the results of equilibria experiments, arsenite was much more adsorbed onto magnetite than arsenate, indicating the affinity of arsenite on magnetite is larger than arsenate. Arsenite and arsenate showed adsorption maxima at pHs 7 and 2, respectively. In particular, adsorption of arsenate decreased with increase in pH as a result of electrical repulsion caused by anionic arsenate and negatively-charged surface of magnetite. These results indicate that the surface charge of magnetite and the chemical speciation of arsenic should be considered as the most crucial factors in controlling arsenic. The results of kinetic experiments show that arsenate was adsorbed more quickly than arsenite and adsorption of arsenic was investigated to be mostly completed within the duration of 4 hours, regardless of chemical speciation of arsenic. When the results of kinetic experiments were fitted to a variety of kinetic models proposed so far, power function and elovich model were evaluated to be the most suitable ones which can simulate adsorption kinetics of two kinds of arsenic species onto magnetite.
