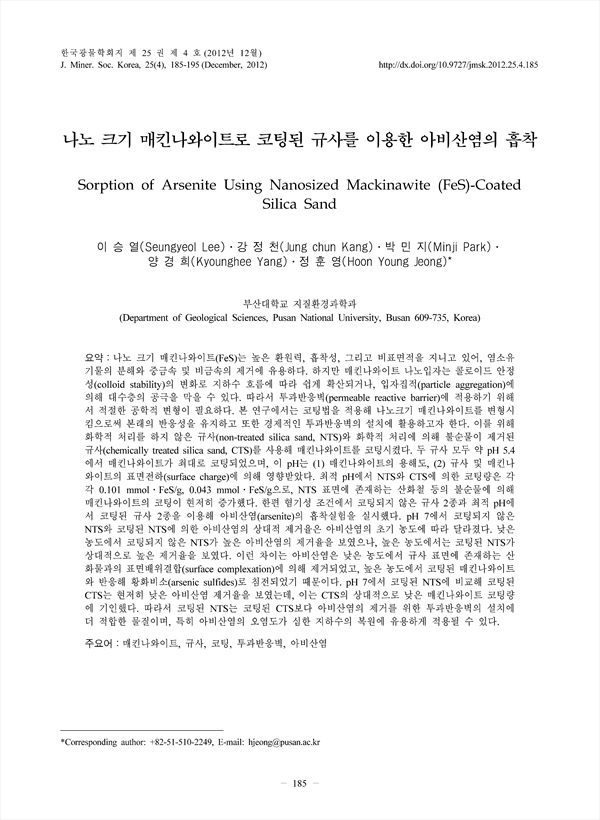

나노 크기 매킨나와이트(FeS)는 높은 환원력, 흡착성, 그리고 비표면적을 지니고 있어, 염소유기물의 분해와 중금속 및 비금속의 제거에 유용하다. 하지만 매킨나와이트 나노입자는 콜로이드 안정성(colloid stability)의 변화로 지하수 흐름에 따라 쉽게 확산되거나, 입자집적(particle aggregation)에 의해 대수층의 공극을 막을 수 있다. 따라서 투과반응벽(permeable reactive barrier)에 적용하기 위해서 적절한 공학적 변형이 필요하다. 본 연구에서는 코팅법을 적용해 나노크기 매킨나와이트를 변형시킴으로써 본래의 반응성을 유지하고 또한 경제적인 투과반응벽의 설치에 활용하고자 한다. 이를 위해 화학적 처리를 하지 않은 규사(non-treated silica sand, NTS)와 화학적 처리에 의해 불순물이 제거된 규사(chemically treated silica sand, CTS)를 사용해 매킨나와이트를 코팅시켰다. 두 규사 모두 약 pH 5.4에서 매킨나와이트가 최대로 코팅되었으며, 이 pH는 (1) 매킨나와이트의 용해도, (2) 규사 및 매킨나와이트의 표면전하(surface charge)에 의해 영향받았다. 최적 pH에서 NTS와 CTS에 의한 코팅량은 각각 0.101 mmol FeS/g, 0.043 mmol FeS/g으로, NTS 표면에 존재하는 산화철 등의 불순물에 의해 매킨나와이트의 코팅이 현저히 증가했다. 한편 혐기성 조건에서 코팅되지 않은 규사 2종과 최적 pH에서 코팅된 규사 2종을 이용해 아비산염(arsenite)의 흡착실험을 실시했다. pH 7에서 코팅되지 않은 NTS와 코팅된 NTS에 의한 아비산염의 상대적 제거율은 아비산염의 초기 농도에 따라 달라졌다. 낮은 농도에서 코팅되지 않은 NTS가 높은 아비산염의 제거율을 보였으나, 높은 농도에서는 코팅된 NTS가 상대적으로 높은 제거율을 보였다. 이런 차이는 아비산염은 낮은 농도에서 규사 표면에 존재하는 산화물과의 표면배위결합(surface complexation)에 의해 제거되었고, 높은 농도에서 코팅된 매킨나와이트와 반응해 황화비소(arsenic sulfides)로 침전되었기 때문이다. pH 7에서 코팅된 NTS에 비교해 코팅된 CTS는 현저히 낮은 아비산염 제거율을 보였는데, 이는 CTS의 상대적으로 낮은 매킨나와이트 코팅량에 기인했다. 따라서 코팅된 NTS는 코팅된 CTS보다 아비산염의 제거를 위한 투과반응벽의 설치에 더 적합한 물질이며, 특히 아비산염의 오염도가 심한 지하수의 복원에 유용하게 적용될 수 있다.
Due to the high reduction and sorption capacity as well as the large specific surface area, nanosized mackinawite (FeS) is useful in reductively transforming chlorinated organic pollutants and sequestering toxic metals and metalloids. Due to the dynamic nature in its colloid stability, however, nanosized FeS may be washed out with the groundwater flow or result in aquifer clogging via particle aggregation. Thus, these nanoparticles should be modified such as to be built into permeable reactive barriers. This study employed coating methods in efforts to facilitate the installation of permeable reactive barriers of nanosized mackinawite. In applying the methods, nanosized mackinawite was coated on non-treated silica sand (NTS) and chemically treated silica sand (CTS). For both silica sands, the maximum coating of mackinawite occurred around pH 5.4, the condition of which was governed by (1) the solubility of mackinawite and (2) the surface charge of both silica and mackinawite. Under this pH condition, the maximum coating by NTS and CTS were found to be 0.101 mmol FeS/g and 0.043 mmol FeS/g respectively, with such elevated coatings by NTS likely linked with impurities (e.g., iron oxides) on its surface. Arsenite sorption experiments were performed under anoxic conditions using uncoated silica sands and those coated with mackinawite at the optimal pH to compare their reactivity. At pH 7, the relative sorption efficiency between uncoated NTS and coated NTS changed with the initial concentration of arsenite. At the lower initial concentration, uncoated NTS showed the higher sorption efficiency, whereas at the higher concentration, coated NTS exhibited the higher sorption efficiency. This could be attributed to different sorption mechanisms as a function of arsenite concentration: the surface complexation of arsenite with the iron oxide impurity on silica sand at the low concentration and the precipitation as arsenic sulfides by reaction with mackinawite coating at the high concentration. Compared to coated NTS, coated CTS showed the lower arsenite removal at pH 7 due to its relatively lower mackinawite coating. Taken together, our results indicate that NTS is a more effective material than CTS for the coating of nanosized mackinawite.
