논문 상세보기
pp.362-371

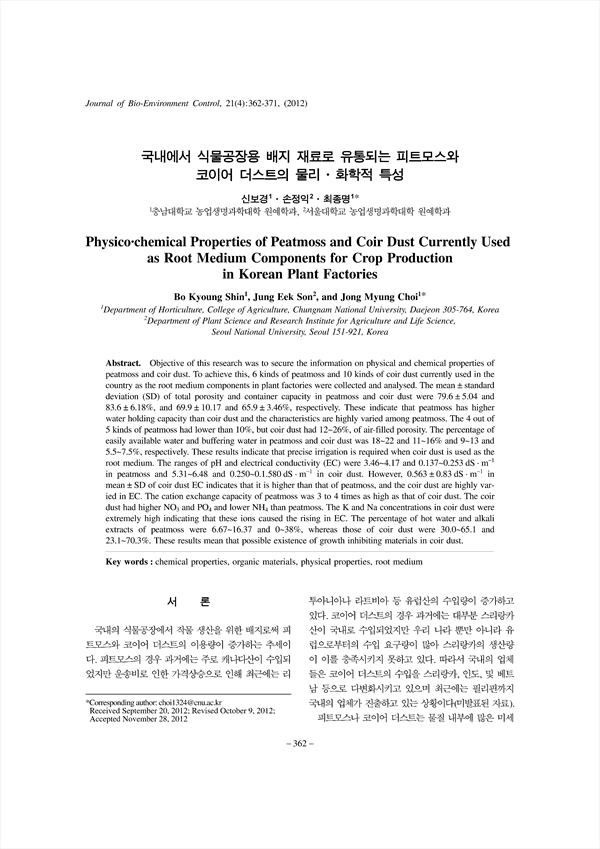

유기 배지재료로써 국내에서 유통되는 피트모스와 코이어 더스트의 물리 화학적 특성을 분석하여 식물 공장용 혼합배지 조제를 위한 기초자료를 얻기 위하여 본 연구를 수행하였다. 연구목적을 달성하기 위해 캐나다, 리투아니아, 라트비아로부터 수입되는 피트모스 6점과 인도, 스리랑카, 베트남으로부터 수입되는 코이어 더스트 10점을 확보한 후 물리적 특성과 화학적 특성을 분석하고 비교하였다. 공극률에서 피트모스가 평균±표준편차가 79.6±5.04%로써 83.6±6.18인 코이어 더스트 보다 낮았으며, 용기용수량은 피트모스가 평균 69.9±10.17%이고 코이어 더스트는 65.9±3.46으로 피트모스의 보수성이 코이어 더스트 보다 높았지만 종류별 차이가 컸다. 기상률은 4종류의 피트모스가 10% 이하로 측정되었지만 코이어 더스트는 12~26% 의 범위로 피트모스보다 월등히 높았다. 조사한 6종류의 피트모스는 쉽게 흡수할 수 있는 수분(easily available water, EAW)이 18~22%의 범위였던 반면 코이어 더스트는 11~16%로 측정되었고 1점을 제외한 9점이 11~13%의 범위로 측정되어 매우 낮았다. 완충수(buffering water)도 피트모스가 9~13%의 범위였지만 9점의 코이어 더스트가 5.5~7.5%로 측정되어 정확한 물 관리가 필요함을 나타내고 있다. 화학적 특성에서 피트모스는 pH가 3.46~4.17인 강산성물질이었고, 전기전도도(EC)는 분석한 6점 중 5점이 0.137~0.254dS·m-1로 측정되었다. 코이어 더스트의 pH는 5.31~6.48인 약산성 물질이었으며, EC는 평균±표준편차가 0.563±0.83dS·m-1로 피트모스 보다 월등히 높고 종류 간 차이가 큼을 나타내고 있다. 양이온교환용량(CEC)은 코이어 더스트가 피트모스보다 약 3~4배 가량 낮았다. 코이어 더스트가 피트모스 보다 NO3-N와 P2O5-P의 함량이 높았고, NH4-N 함량이 낮았지만 K와 Na 함량은 월등히 높아 전기전도도가 높아진 원인이 되었다고 판단하였다. 피트모스와 코이어 더스트의 온수추출물은 각각 6.67~16.37% 및 30.0~65.1%, 알칼리 추출물은 0~38% 및 23.1~70.3%였고 생장억제물질 함량이 코이어 더스트에서 높을 수 있음을 의미하고 있다.
Objective of this research was to secure the information on physical and chemical properties of peatmoss and coir dust. To achieve this, 6 kinds of peatmoss and 10 kinds of coir dust currently used in the country as the root medium components in plant factories were collected and analysed. The mean ± standard deviation (SD) of total porosity and container capacity in peatmoss and coir dust were 79.6±5.04 and 83.6±6.18%, and 69.9±10.17 and 65.9±3.46%, respectively. These indicate that peatmoss has higher water holding capacity than coir dust and the characteristics are highly varied among peatmoss. The 4 out of 5 kinds of peatmoss had lower than 10%, but coir dust had 12~26%, of air-filled porosity. The percentage of easily available water and buffering water in peatmoss and coir dust was 18~22 and 11~16% and 9~13 and 5.5~7.5%, respectively. These results indicate that precise irrigation is required when coir dust is used as the root medium. The ranges of pH and electrical conductivity (EC) were 3.46~4.17 and 0.137~0.253dS·m-1 in peatmoss and 5.31~6.48 and 0.250~0.1.580dS·m-1 in coir dust. However, 0.563±0.83dS·m-1 in mean ±SD of coir dust EC indicates that it is higher than that of peatmoss, and the coir dust are highly varied in EC. The cation exchange capacity of peatmoss was 3 to 4 times as high as that of coir dust. The coir dust had higher NO3 and PO4 and lower NH4 than peatmoss. The K and Na concentrations in coir dust were extremely high indicating that these ions caused the rising in EC. The percentage of hot water and alkali extracts of peatmoss were 6.67~16.37 and 0~38%, whereas those of coir dust were 30.0~65.1 and 23.1~70.3%. These results mean that possible existence of growth inhibiting materials in coir dust.
