유한요소법에 의한 고체내부 사각열원 주위 열전도특성은 실험에서 구한 결과와 거의 일치하였으며 열전도특성을 요약하면 다음과 같다. 1. 사각열원의 중심거리 이동에 따른 열전도에 미치는 중심방향의 영향은 열원 사이의 거리가 가까울수록 낮은 온도분포를 보이며 x=16cm 일 때 model 4에서 θ=0.698 model 3에서는 θ=0.401이다. 그리고 내부로 감에 따라 그 차는 감소한다. x=40cm에서 model 4은 θ=0.907이고 model 6은 θ=0.895이다. 2. 높이방향의 영향은 공기와 접하므로 대류현상이 일어나므로 열원의 크기를 벗어나는 구역은 model 1~3에서는 y=8~12cm model 4~6에서는 y=4~8cm이다. 그리고 두 곳의 온도의 차는 θ≒0.009이다. 3. 열전도도의 변화에 따른 열전도의 영향은 그 값이 클수록 강하게 나타나며 model 2에 대해서 높이 방향의 전 경계에 대한 무차원온도의 변동은 k=7 일 때 θ=0.079~0.054 k=0.3일 때 θ=0.0036~0.0025의 값을 나타낸다

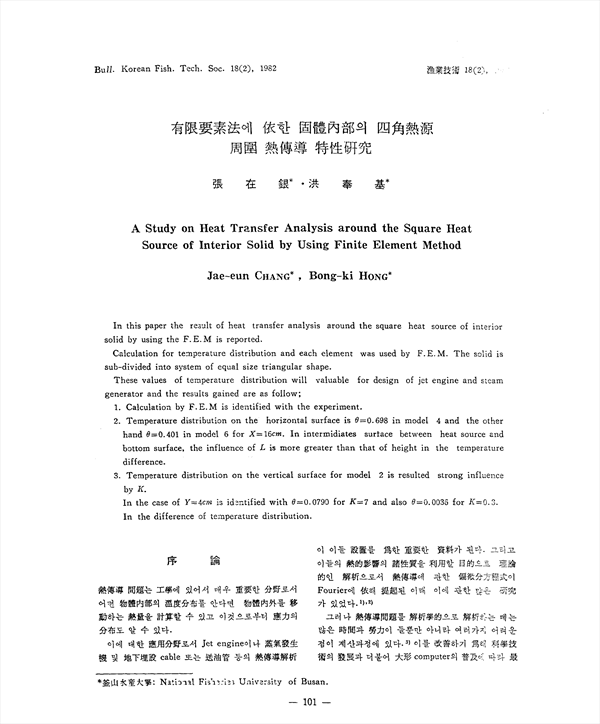

In this paper the result of heat transfer analysis around the square heat source of interior solid by using the F. E. M is reported. Calculation for temperature distribution and each element was used by F. E. M. the solid is sub-divided into system of equal size triangular shape. These values of temperature distribution will valuable for design of jet engine and steam generator and the results gained are as follow; 1. Calculation by F. E. M is identified with the experiment. 2. Temperature distribution on the horizontal surface is θ=0.698 in model 4 and the other hand θ=0.401 in model 6 for X=16cm. In intermediates surface between heat source and bottom surface, the influence of L is more greater than that of height in the temperature difference. 3. Temperature distribution on the vertical surface for model 2 is resulted strong influence by K. In the case of Y=4cm is identified with θ=0.0790 for K=7 and also θ=0.0036 for K=0.3. In the difference of temperature distribution.

• 장재은 | Jang, Jae-Eun
• 홍봉기 | Hong, Bong-Gi
