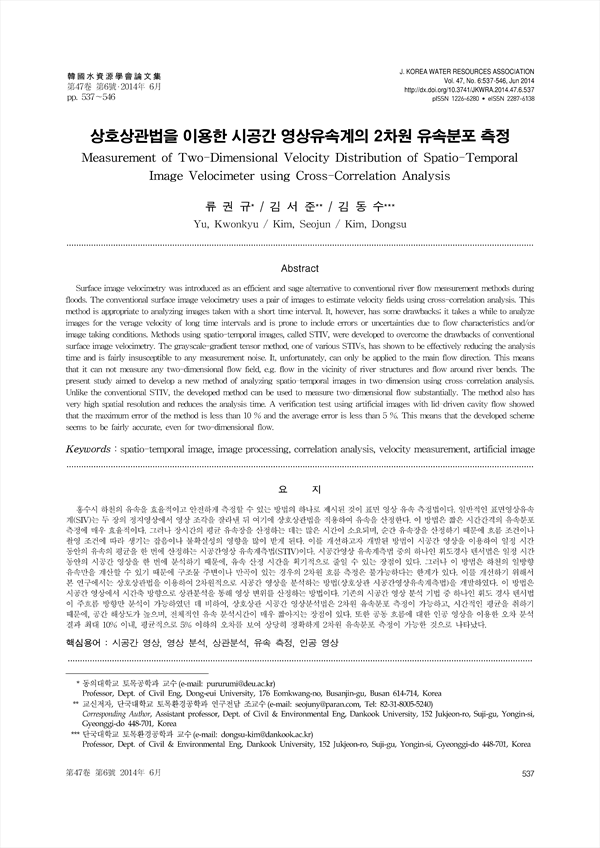

pp.537-546
홍수시 하천의 유속을 효율적이고 안전하게 측정할 수 있는 방법의 하나로 제시된 것이 표면 영상 유속 측정법이다. 일반적인 표면영상유속계(SIV)는 두장의 정지영상에서 영상 조각을 잘라낸 뒤 여기에 상호상관법을 적용하여 유속을 산정한다. 이 방법은 짧은 시간간격의 유속분포 측정에 매우 효율적이다. 그러나 장시간의 평균 유속장을 산정하는 데는 많은 시간이 소요되며, 순간 유속장을 산정하기 때문에 흐름 조건이나 촬영 조건에 따라 생기는 잡음이나 불확실성의 영향을 많이 받게 된다. 이를 개선하고자 개발된 방법이 시공간 영상을 이용하여 일정 시간동안의 유속의 평균을 한번에 산정하는 시공간영상유속계측법(STIV)이다. 시공간영상유속계측법 중의 하나인 휘도경사텐서법은 일정 시간동안의 시공간 영상을 한 번에 분석하기 때문에, 유속 산정 시간을 획기적으로 줄일 수 있는 장점이 있다. 그러나 이 방법은 하천의 일방향 유속만을 계산할 수 있기 때문에 구조물 주변이나 만곡이 있는 경우의 2차원 흐름 측정은 불가능하다는 한계가 있다. 이를 개선하기 위해서 본 연구에서는 상호상관법을 이용하여 2차원적으로 시공간 영상을 분석하는 방법(상호상관 시공간영상유속계측법)을 개발하였다. 이 방법은 시공간영상에서 시간축 방향으로 상관분석을 통해 영상변위를 산정하는 방법이다. 기존의 시공간영상분석기법 중 하나인 휘도경사텐서법이 주흐름 방향만 분석이 가능하였던 데 비하여, 상호상관 시공간 영상분석법은 2차원 유속분포 측정이 가능하고, 시간적인 평균을 취하기 때문에, 공간 해상도가 높으며, 전체적인 유속 분석시간이 매우 짧아지는 장점이 있다. 또한 공동 흐름에 대한 인공 영상을 이용한 오차 분석결과 최대 10% 이내, 평균적으로 5% 이하의 오차를 보여 상당히 정확하게 2차원 유속분포 측정이 가능한 것으로 나타났다.
Surface image velocimetry was introduced as an efficient and sage alternative to conventional river flow measurement methods during floods. The conventional surface image velocimetry uses a pair of images to estimate velocity fields using cross-correlation analysis. This method is appropriate to analyzing images taken with a short time interval. It, however, has some drawbacks; it takes a while to analyze images for the verage velocity of long time intervals and is prone to include errors or uncertainties due to flow characteristics and/or image taking conditions. Methods using spatio-temporal images, called STIV, were developed to overcome the drawbacks of conventional surface image velocimetry. The grayscale-gradient tensor method, one of various STIVs, has shown to be effectively reducing the analysis time and is fairly insusceptible to any measurement noise. It, unfortunately, can only be applied to the main flow direction. This means that it can not measure any two-dimensional flow field, e.g. flow in the vicinity of river structures and flow around river bends. The present study aimed to develop a new method of analyzing spatio-temporal images in two-dimension using cross-correlation analysis. Unlike the conventional STIV, the developed method can be used to measure two-dimensional flow substantially. The method also has very high spatial resolution and reduces the analysis time. A verification test using artificial images with lid-driven cavity flow showed that the maximum error of the method is less than 10 % and the average error is less than 5 %. This means that the developed scheme seems to be fairly accurate, even for two-dimensional flow.
