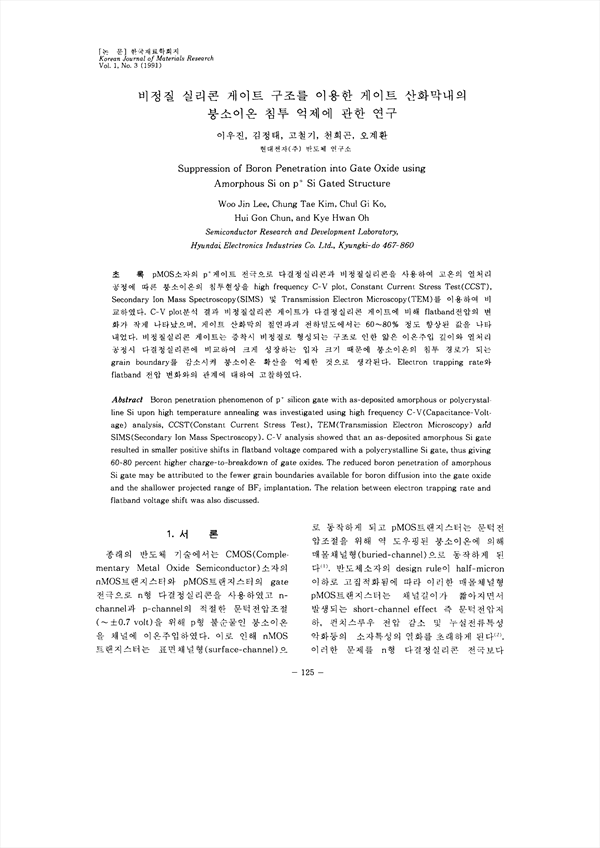

pMOS소자의 p+게이트 전극으로 다결정실리콘과 비정질실리콘을 사용하여 고온의 열처리 공정에 따른 붕소이온의 침투현상을 high frequency C-V plot, Constant Current Stress Test(CCST), Secondary Ion Mass Spectroscopy(SIMS) 및 Transmission Electron Microscopy(TEM)를 이용하여 비교하였다. C-V plot분석 결과 비정질실리콘 게이트가 다결정실리콘 게이트에 비해 flatband전압의 변화가 작게 나타났으며, 게이트 산화막의 절연파괴 전하밀도에서는 60~80% 정도 향상된 값을 나타내었다. 비정질실리콘 게이트는 증착시 비정질로 형성되는 구조로 인한 얇은 이온주입 깊이와 열처리 공정시 다결정실리콘에 비교하여 크게 성장하는 입자 크기 때문에 붕소이온의 침투 경로가 되는 grain boundary를 감소시켜 붕소이온 확산을 억제한 것으로 생각된다. Electron trapping rate와 flatband 전압 변화와의 관계에 대하여 고찰하였다.

• 이우진 | Lee, U-Jin
• 김정태 | 김정태
• 고철기 | 고철기
• 천희곤 | 천희곤
• 오계환 | 오계환
