논문 상세보기
pp.408-416

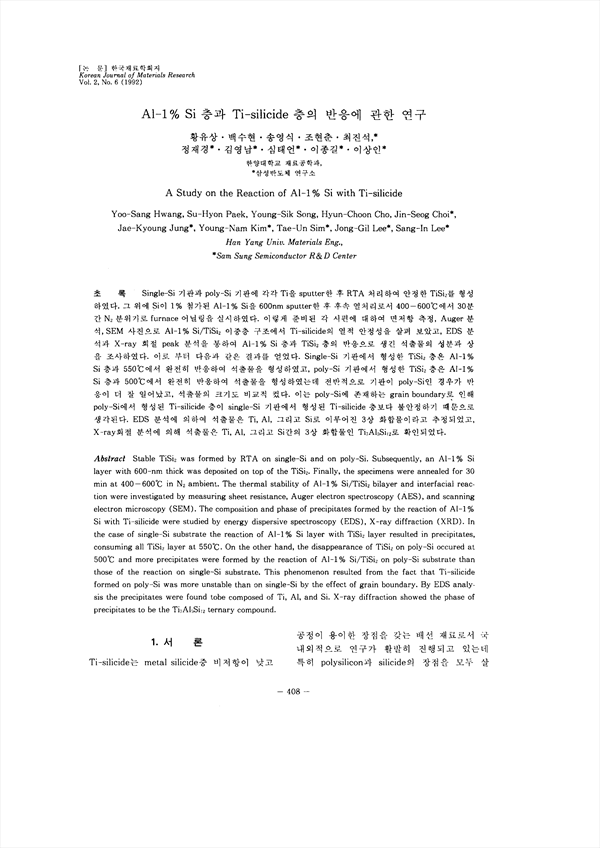

Single-Si 기판과 poly-Si 기판에 각각 Ti을 sputter한 후 RTA 처리하여 안정한 TiSi2를 형성하였다. 그 위에 Si이 1% 첨가된 Al-1% Si을 600nm sputter한 후 후속 열처리로서 400-600˚C 에서 30분간 N2분위기로 furnace어닐링을 실시하였다. 이렇게 준비된 각 시편에 대하여 면저항 측정, Auger분석, SEM 사진으로 Al-1% Si/TiSi2이중층 구조에서 Ti-silicide의 열적 안정성을 살펴 보았고, EDS 분석과 X-ray 회절 peak 분석을 통하여 Al-1% Si 층과 TiSi2층의 반응으로 생긴 석출물의 성분과 상을 조사하였다. 이로 부터 다음과 같은 결과를 얻었다 Single-Si 기관에서 형성한 TiSi2층은 Al-1% Si 층과 550˚C에서 완전히 반응하여 석출물을 형성하였고, poly-Si 기판에서 형성한 TiSi2층은 Al-1% Si 층과 500˚C에서 완전히 반응하여 석출물을 형성하였는데 전반적으로 기판이 poly-Si인 경우가 반응이 더 잘 일어났고, 석출물의 크기도 비교적 컸다. 이는 poly-Si에 존재하는 grain boundary로 인해 poly-Si에서 형성된 Ti-silicide 층이single-Si 기관에서 형성된 Ti-silicide 층보다 불안정하기 때문으로 생각된다. EDS 분석에 의하여 석출물은 Ti, Al, 그리고 Si로 이루어진 3상 화합물이라고 추정되었고, X-ray회절 분석에 의해 석출물은 Ti, Al, 그리고 Si간의 3상 화합물인 Ti7Al5Si12로 확인되었다.
