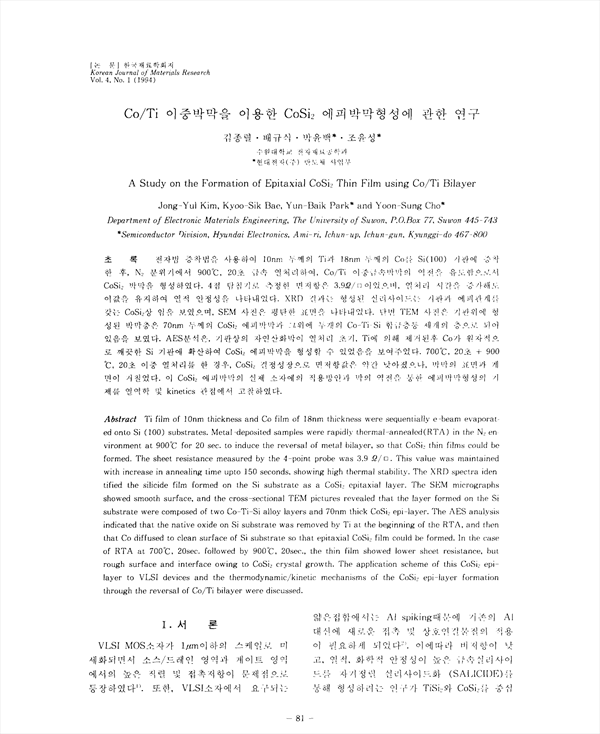

전자빔 증착법을 사용하여 10nm두께의 Ti과 18nm두께의 Co를 Si(100)기판에 증착한 후, N2분위기에서 900˚C, 20초 급속 열처리하여, Co/Ti 이중금속박막의 역전을 유도함으로서 CoSi2박막을 형성하였다. 4점 탐침기로 측정한 면저항은 3.9Ω/ㅁ 었으며, 열처리 시간을 증가해도 이값은 유지하여 열적 안정성을 나타내었다. XRD 결과는 형성된 실리사이드는 기판과 에피관계를 갖는 CoSi2상 임을 보였으며, SEM 사진은 평탄한 표면을 나타내었다. 단면 TEM 사진은 기판위에 형성된 박막층은 70nm 두께의 CoSi2 에피박막과 그위에 두개의 C0-Ri-Si합금층등 세개의 층으로 되어 있음을 보였다. AES 분석은, 기판상의 자연산화막을 형성할 수 있었음을 보여주었다. AES분석은, 기판상의 잔연산화막이 열처리초기, Ti에 의해 제거된후 Co가 원자적으로 깨끗한 Si기판에 확산하여 CoSi2에피박막을 형성할 수 있었음을 보여주었다. 700˚C, 20초 + 900˚C, 20초 이중 열처리를 한 경우, CoSi2결정성장으로 면저항값은 약간 낮아졌으나, 박막의 표면과 계면이 거칠었다. 이 CoSi2에피박막의 실제 소자에의 적용방안과 막의 역전을 통한 에피박막형성의 기제를 열역학 및 kinetics 관점에서 고찰하였다.

• 김종렬 | Kim, Jong-Ryeol
• 배규식 | 배규식
• 박윤백 | 박윤백
• 조윤성 | 조윤성
