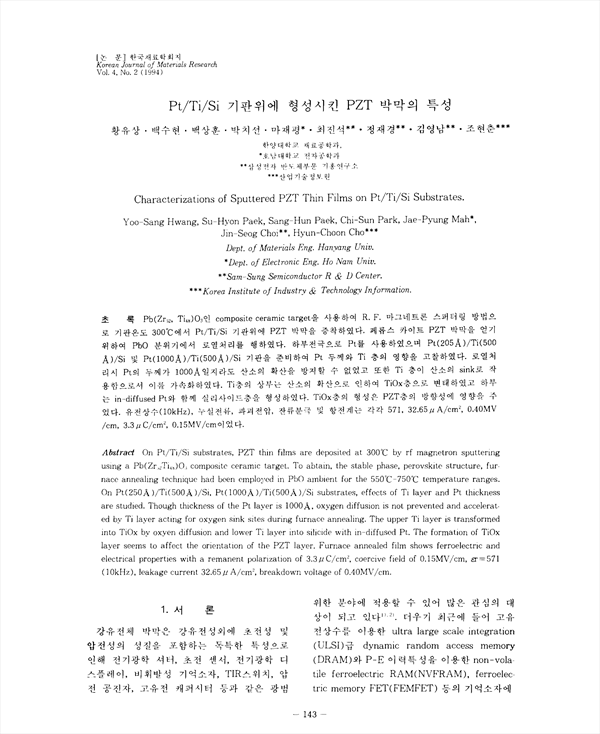

(PbZr52,Ti48)O3인 composite ceramic target을 사용하여 R. F. 마그네트론 스퍼터링 방법으로 기판온도 300˚C에서 Pt/Ti/Si 기판위에 PZT 박막을 증착하였다. 페롭스 카이트 PZT박막을 얻기 위하여 PbO분위기에서 로열처리를 행하였다. 하부전극으로 Pt를 사용하였으며 Pt(205Å)/Ti(500 Å)/Si 및 Pt(1000Å)/Ti(500Å)/Si기판을 준비하여 Pt두께화 Ti층이 산소의sink로 작용함으로서 이를 가속화하였다. Ti층의 상부는 산소의 확산으로 인하여 TiOx층으로 변태하였고 하부는 in diffused Pt와 함께 실리사이드층을 형성하였다. TiOx 층의 형성은PZT층의 방향성에 영향을 주었다. 유전상수 (10kHz), 누설전류, 파괴전압, 잔류분극 및 항전계는 각각 571, 32,65μ A /cm2, 0.40MV/cm, 3.3μ C /cm2, 0.15MV/cm이었다.

• 황유상 | Hwang, Yu-Sang
• 백수현 | 백수현
• 백상훈 | 백상훈
• 박치선 | 박치선
• 마재평 | 마재평
• 최진석 | 최진석
• 정재경 | 정재경
• 김영남 | 김영남
• 조현춘 | 조현춘
