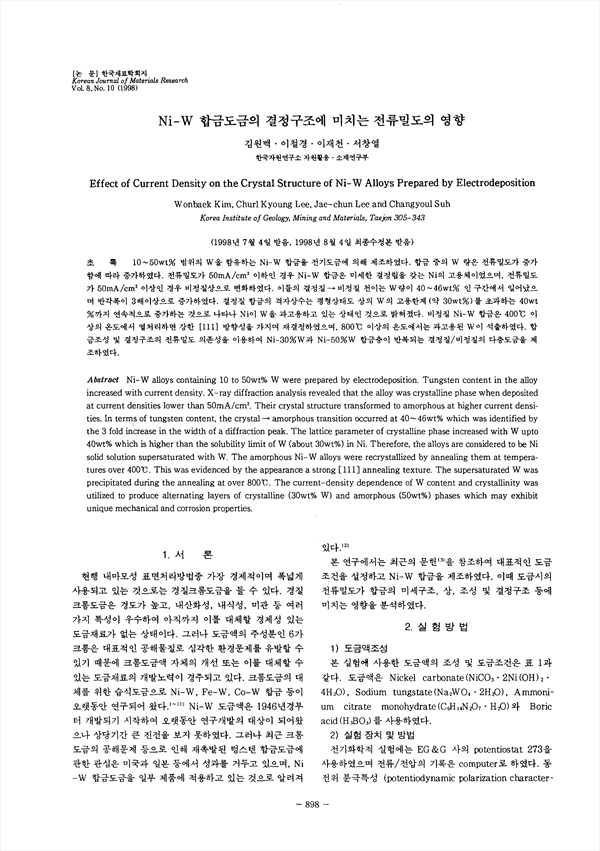

10-50wt% 범위의 W을 함유하는 Ni-W 합금을 전기도금에 의해 제조하였다. 합금 중의 W 량은 전류밀도가 증가함에 따라 증가하였다. 전류밀도가 50mA/cm2이하인 경우 Ni-W합금은 미세한 결정립을 갖는 Ni의 고용체이었으며, 전류밀도가 50mA/cm2이상인 경우 비정질상으로 변화하였다. 이들의 결정질→비정질 천이는 W량이 40-46wt%인 구간에서 일어났으며 반각폭이 3배이상으로 증가하였다. 결정질 합금의 격자상수는 평형상태도 상의 W의 고용한계(약 30wt%)를 초과하는 40wt%까지 연속적으로 증가하는 것으로 나타나 Ni이 W을 과고용하고 있는 상태인 것으로 밝혀졌다. 비정질 Ni-W 합금은 400˚C이상의 온도에서 열처리하면 강한 [111]방향성을 가지며 재결정하였으며, 800˚C이상의 온도에서는 과고용된 W이 석출하였다. 합금조성 및 결정구조의 전류밀도 의존성을 이용하여 Ni-30%W과 Ni-50%W 합금층이 반복되는 결정질/비정질의 다층도금을 제조하였다.

• 김원백 | Kim, Won-Baek
• 이철경 | 이철경
• 이재천 | 이재천
• 서창열 | 서창열
