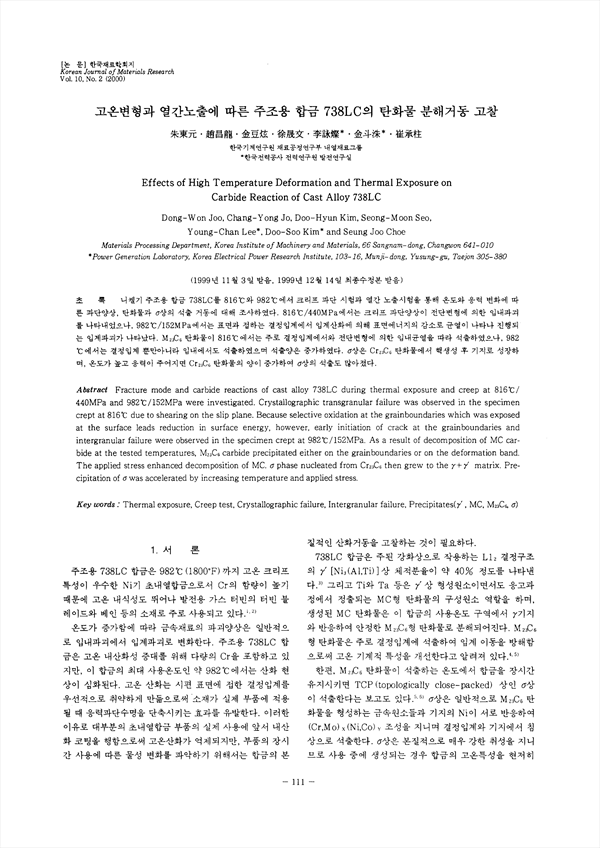

니켈기 주조용 합금 738LC를 816˚C와 982˚C에서 크리프 파단 시험과 열간 노출시험을 통해 온도와 응력 변화에 따른 파단양상, 탄화물과 σ상의 석출 거동에 대해 조사하였다. 816˚C/440MPa에서는 크리프 파단양상이 전단변형에 의한 입내파괴를 나타내었으나, 982˚C/152MPa에서는 표면과 접하는 결정입계에서 입계산화에 의해 표면에너지의 감소로 균열이 나타나 진행되는 입계파괴가 나타났다. M(sub)23C(sub)6 탄화물이 816˚C에서는 주로 결정입계에서와 전단변형에 의한 입내균열을 따라 석출하였으나, 982˚C에서는 결정입계 뿐만 아니라 입내에서는 석출하였으며 석출양은 증가하였다. σ상은 Cr(sub)23C(sub)6 탄화물에서 핵생성 후 기지로 성장하며, 온도가 높고 응력이 주어지면 Cr(sub)23C(sub)6 탄화물의 양이 증가하여 σ상의 석출도 많아졌다.

• 주동원 | Ju, Dong-Won
• 조창용 | 조창용
• 김두현 | 김두현
• 서성문 | 서성문
• 이영찬 | 이영찬
