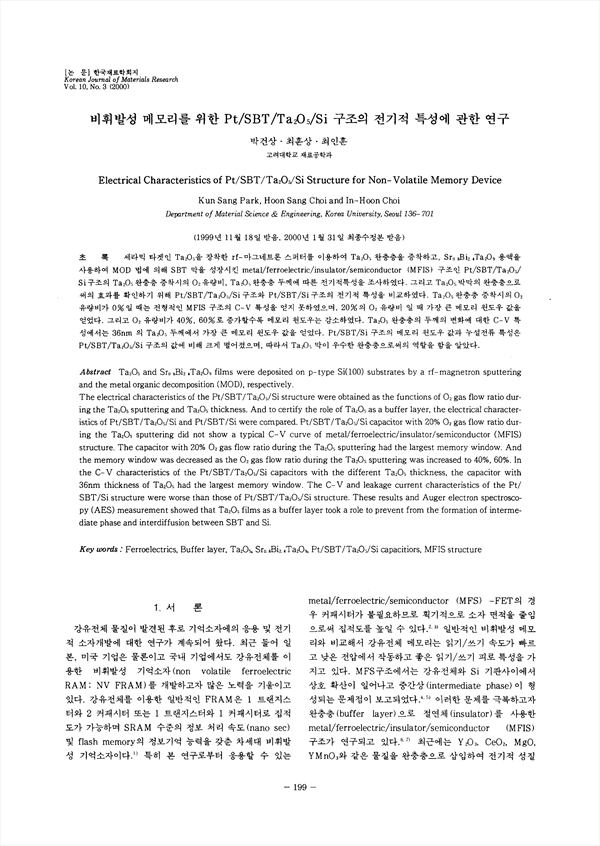

세라믹 타겟인 Ta2O(sub)5을 장착한 rf-마그네트론 스퍼터를 이용하여 Ta2O(sub)5 완충층을 증착하고, Sr(sub)0.8Bi(sub)2.4Ta2O(sbu)9 용액을 사용하여 MOD 법에 의해 SBT 막을 성장시킨 metal/ferroelectric/insulator/semiconductor (MFIS) 구조인 Pt/SBT/Ta2O(sub)5/Si 구조의 Ta2O(sub)5 완충층 증착시의 O2유량비, Ta2O(sub)5 완충층 두께에 따른 전기적 특성을 조사하였다. 그리고 Ta2O(sub)5 박막의 완충층으로써의 효과를 확인하기 위해 Pt/SBT/Ta2O(sub)5/Si 구조와 Pt/SBT/Si 구조의 전기적 특성을 비교하였다. Ta2O(sub)5 완충층 증착시의 O2유량비가 0%일 때는 전형적인 MFIS 구조의 C-V 특성을 얻지 못하였으며, 20%의 O2유량비일 때 가장 큰 메모리 윈도우 값을 얻었다. 그리고 O2유량비가 40%, 60%로 증가할수록 메모리 윈도우는 감소하였다. Ta2O(sub)5 완충층의 두께의 변화에 대한 C-V 특성에서는 36nm의 Ta2O(sub)5 두께에서 가장 큰 메모리 값을 얻었다. Pt/SBT/Si 구조의 메모리 윈도우 값과 누설전류 특성은 Pt/SBT/Ta2O(sub)5/Si 구조의 값에 비해 크게 떨어졌으며, 따라서 Ta2O(sub)5 막이 우수한 완충층으로써의 역할을 함을 알았다.

• 박건상 | Park, Geon-Sang
• 최훈상 | 최훈상
• 최인훈 | 최인훈
