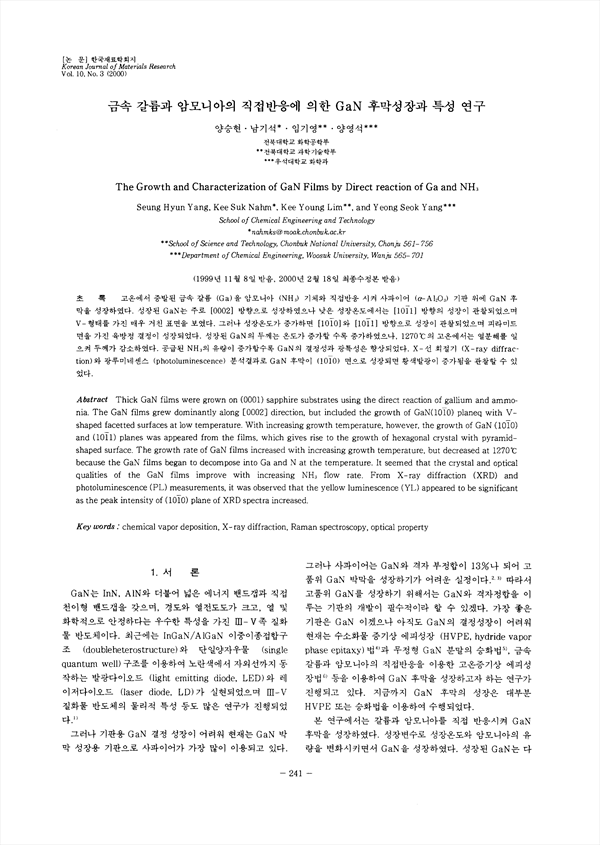

고온에서 증발된 금속 갈륨 (Ga)을 암모니아 (NH3) 기체와 직접 반응시켜 사파이어 (α-Al2O3) 기판 위에 GaN 후막을 성장하였다. 성장된 GaN는 주로 [0002] 방향으로 성장하였으나 낮은 성장온도에서는 [1011] 방향의 성장이 관찰되었으며 V-형태를 가진 매우 거친 표면을 보였다. 그러나 성장온도가 증가하면 [1010]와 [1011] 방향으로 성장이 관찰되었으며 피라미드면을 가진 육방정 결정이 성장되었다. 성장된 GaN의 두께는 온도가 증가할수록 증가하였으나, 1270˚C의 고온에서는 열분해를 일으켜 두께가 감소하였다. 공급된 NH3의 유량이 증가할수록 GaN의 결정성과 광특성은 향상되었다. X-선 회절기 (X-ray diffraction)와 광루미네센스(photoluminescence) 분석결과로 GaN 후막이 (1010) 면으로 성장되면 황색발광이 증가됨을 관찰할 수 있었다.

• 양승현 | Yang, Seung-Hyeon
• 남기석 | 남기석
• 임기영 | 임기영
• 양영석 | 양영석
