논문 상세보기
한국재료학회지
(Korean Journal of Materials Research)
제11권 제2호 (2001.02)
pp.115-119
pp.115-119
한국재료학회
(Materials Research Society Of Korea)

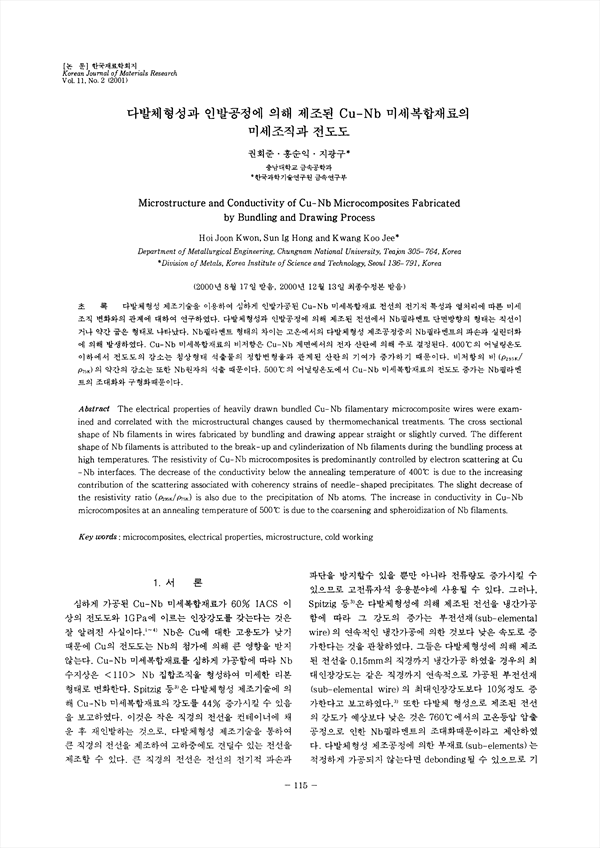

초록
다발체형성 제조기술을 이용하여 심하게 인발가공된 Cu-Nb 미세복합재료 전선의 전기적 특성과 열처리에 따른 미세조직 변화와의 관계에 대하여 연구하였다. 다발체형성과 인발공정에 의해 제조된 전선에서 Nb필라멘트 단면방향의 형태는 직선이거나 약간 굽은 형태로 나타났다 Nb필라멘트 형태의 차이는 고온에서의 다발체형성 제조공정중의 Nb필라멘트의 파손과 실린더화에 의해 발생하였다. Cu-Nb 미세복합재료의 비저항은 Cu-Nb 계면에서의 전자 산란에 의해 주로 결정된다. 400˚C의 어닐링온도 이하에서 전도도의 감소는 침상형태 석출물의 정합변형율과 관계된 산란의 기여가 증가하기 때문이다. 비저항의 비 (ρ295K/ρ75K)의 약간의 감소는 또한 Nb원자의 석출 때문이다. 500˚C의 어닐링온도에서 Cu-Nb 미세복합재료의 전도도 중가는 Nb필라멘트의 조대화와 구형화때문이다
