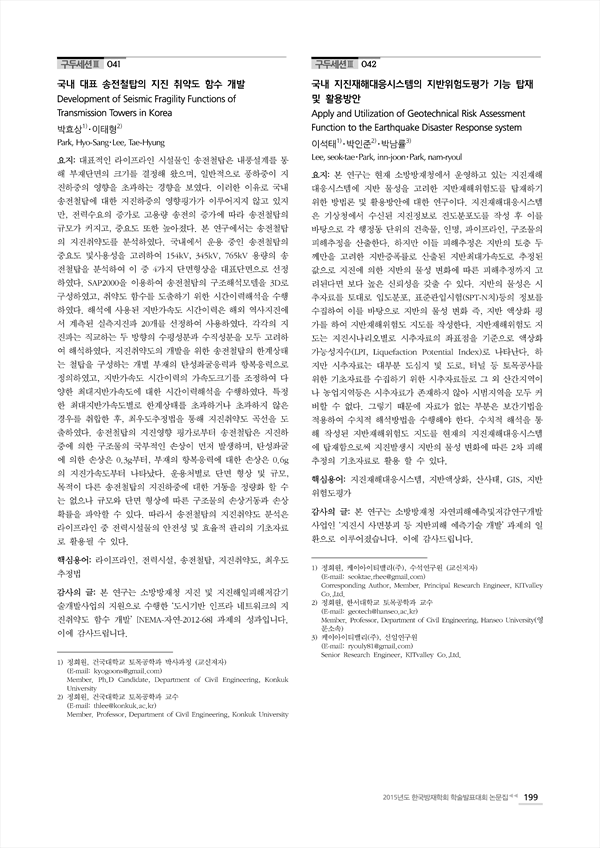

대표적인 라이프라인 시설물인 송전철탑은 내풍설계를 통해 부재단면의 크기를 결정해 왔으며, 일반적으로 풍하중이 지진하중의 영향을 초과하는 경향을 보였다. 이러한 이유로 국내 송전철탑에 대한 지진하중의 영향평가가 이루어지지 않고 있지만, 전력수요의 증가로 고용량 송전의 증가에 따라 송전철탑의 규모가 커지고, 중요도 또한 높아졌다. 본 연구에서는 송전철탑의 지진취약도를 분석하였다. 국내에서 운용 중인 송전철탑의 중요도 및사용성을 고려하여 154kV, 345kV, 765kV 용량의 송전철탑을 분석하여 이 중 4가지 단면형상을 대표단면으로 선정하였다. SAP2000을 이용하여 송전철탑의 구조해석모델을 3D로 구성하였고, 취약도 함수를 도출하기 위한 시간이력해석을 수행하였다. 해석에 사용된 지반가속도 시간이력은 해외 역사지진에서 계측된 실측지진파 20개를 선정하여 사용하였다. 각각의 지진파는 직교하는 두 방향의 수평성분과 수직성분을 모두 고려하여 해석하였다. 지진취약도의 개발을 위한 송전철탑의 한계상태는 철탑을 구성하는 개별 부재의 탄성좌굴응력과 항복응력으로 정의하였고, 지반가속도 시간이력의 가속도크기를 조정하여 다양한 최대지반가속도에 대한 시간이력해석을 수행하였다. 특정한 최대지반가속도별로 한계상태를 초과하거나 초과하지 않은 경우를 취합한 후, 최우도추정법을 통해 지진취약도 곡선을 도출하였다. 송전철탑의 지진영향 평가로부터 송전철탑은 지진하중에 의한 구조물의 국부적인 손상이 먼저 발생하며, 탄성좌굴에 의한 손상은 0.3g부터, 부재의 항복응력에 대한 손상은 0.6g의 지진가속도부터 나타났다. 운용처별로 단면 형상 및 규모, 목적이 다른 송전철탑의 지진하중에 대한 거동을 정량화 할 수는 없으나 규모와 단면 형상에 따른 구조물의 손상거동과 손상확률을 파악할 수 있다. 따라서 송전철탑의 지진취약도 분석은 라이프라인 중 전력시설물의 안전성 및 효율적 관리의 기초자료로 활용될 수 있다.
