pp.654-664

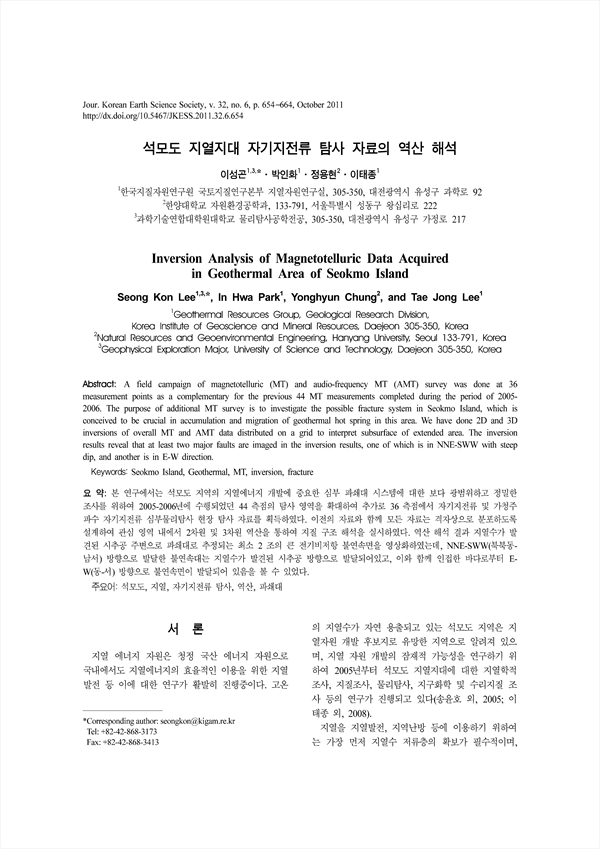

본 연구에서는 석모도 지역의 지열에너지 개발에 중요한 심부 파쇄대 시스템에 대한 보다 광범위하고 정밀한 조사를 위하여 2005-2006년에 수행되었던 44 측점의 탐사 영역을 확대하여 추가로 36 측점에서 자기지전류 및 가청주파수 자기지전류 심부물리탐사 현장 탐사 자료를 획득하였다. 이전의 자료와 함께 모든 자료는 격자상으로 분포하도록 설계하여 관심 영역 내에서 2차원 및 3차원 역산을 통하여 지질 구조 해석을 실시하였다. 역산 해석 결과 지열수가 발견된 시추공 주변으로 파쇄대로 추정되는 최소 2 조의 큰 전기비저항 불연속면을 영상화하였는데, NNE-SWW(북북동-남서) 방향으로 발달한 불연속대는 지열수가 발견된 시추공 방향으로 발달되어있고, 이와 함께 인접한 바다로부터 EW(동-서) 방향으로 불연속면이 발달되어 있음을 볼 수 있었다.
A field campaign of magnetotelluric (MT) and audio-frequency MT (AMT) survey was done at 36 measurement points as a complementary for the previous 44 MT measurements completed during the period of 2005-2006. The purpose of additional MT survey is to investigate the possible fracture system in Seokmo Island, which is conceived to be crucial in accumulation and migration of geothermal hot spring in this area. We have done 2D and 3D inversions of overall MT and AMT data distributed on a grid to interpret subsurface of extended area. The inversion results reveal that at least two major faults are imaged in the inversion results, one of which is in NNE-SWW with steep dip, and another is in E-W direction.
